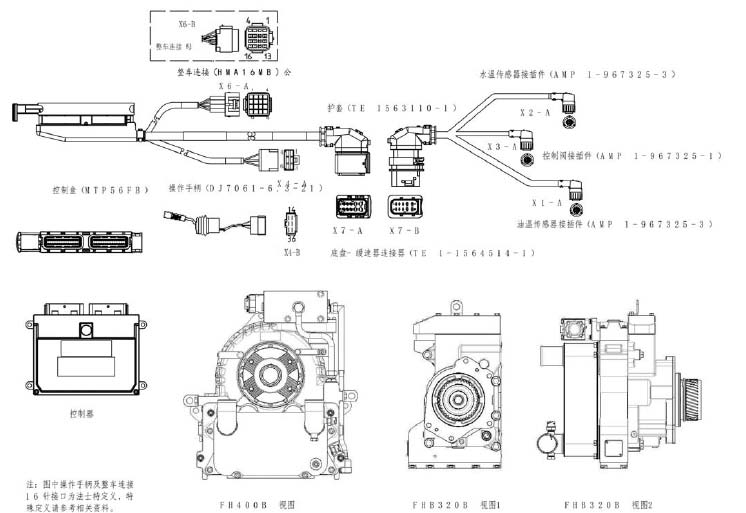

一、电控系统的组成

法士特液力缓速器电控系统主要有4部分构成

控制器：电控系统的核心。

信号采集器：传感器、换挡手柄、脚控气压开关，用来采集信号。

执行器：比例电磁阀，用来执行控制器的命令。

线束和连接器：用来连接控制器和各器件。

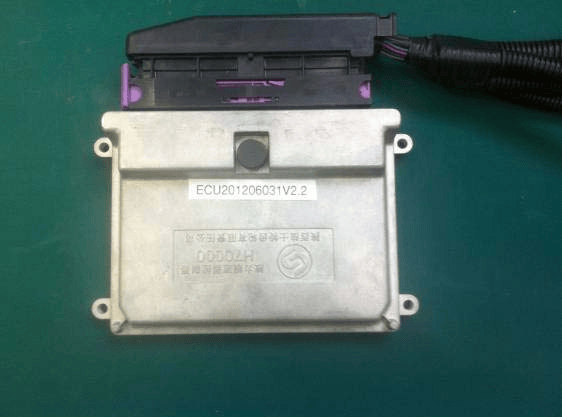

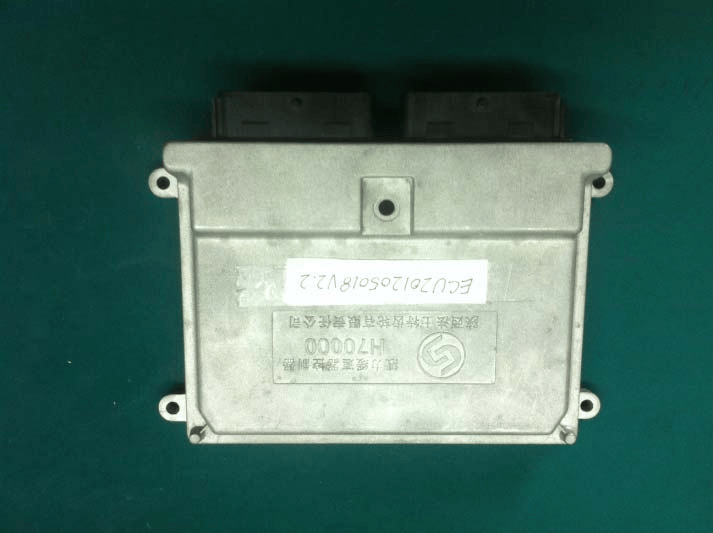

控制器

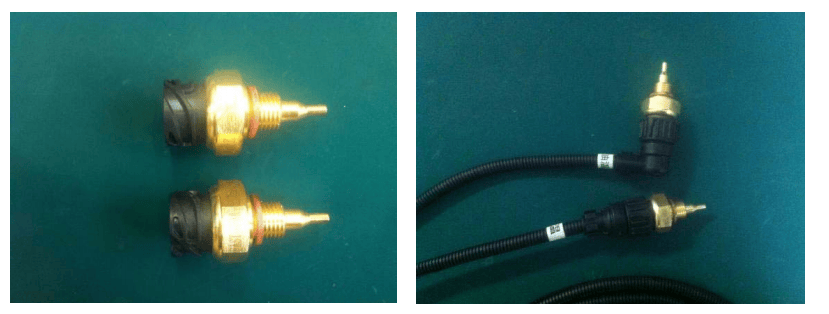

传感器

油温，水温各一支，安装于比例阀本体，阻值在0.8~1.8kΩ

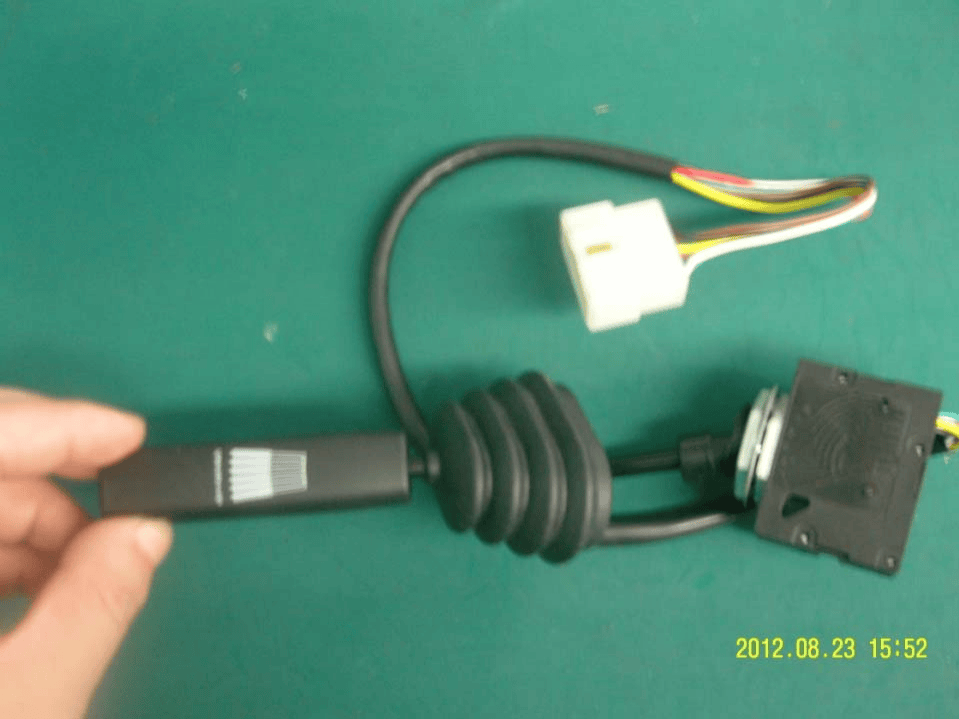

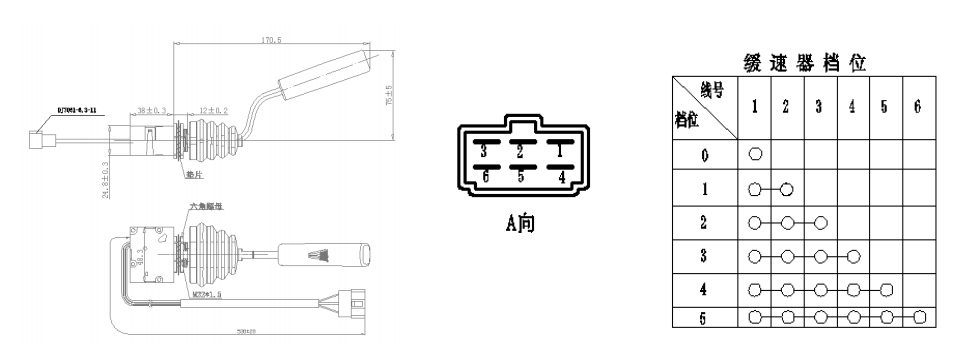

操作手柄

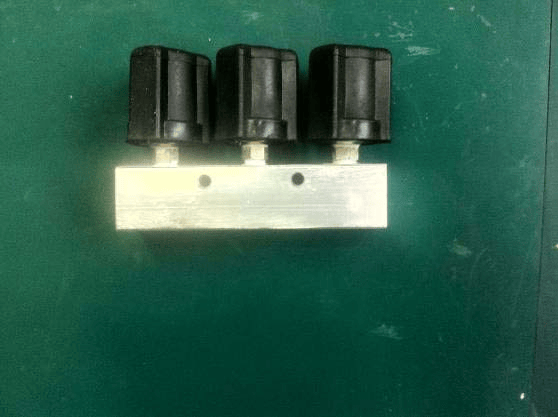

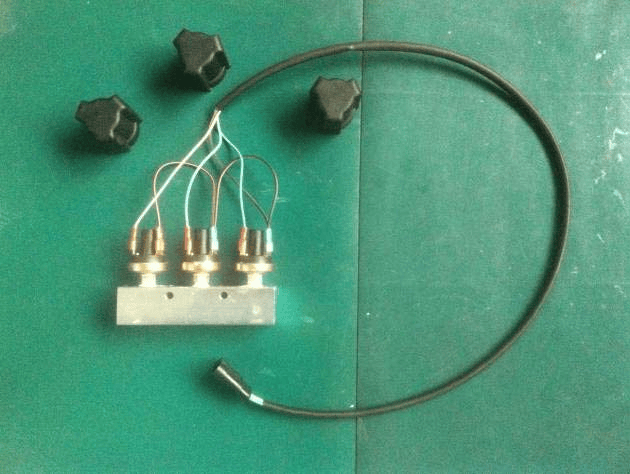

脚控气压开关

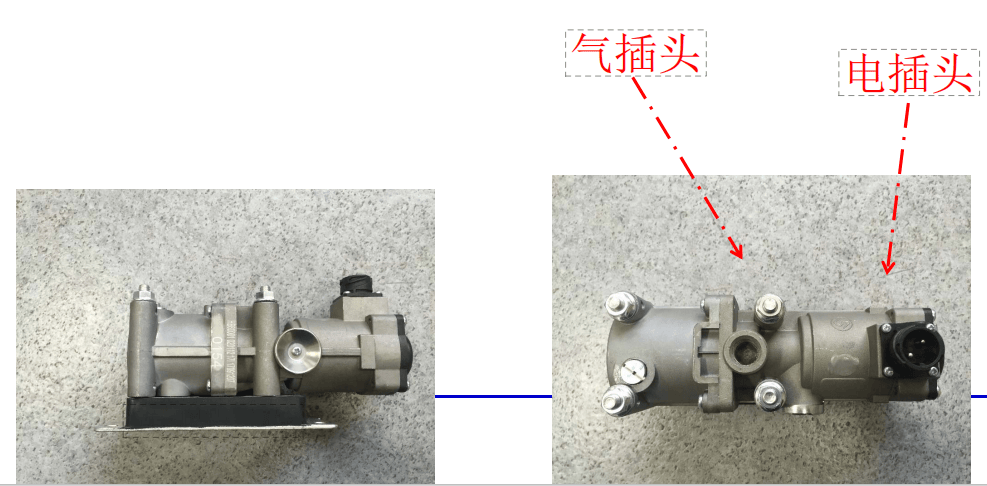

控制阀

通过改变控制器输出电流，改变电磁阀的开度，改变进气压力的大小，进而控制进油量的多少，最终改变制动扭矩。内阻约为19~25Ω。

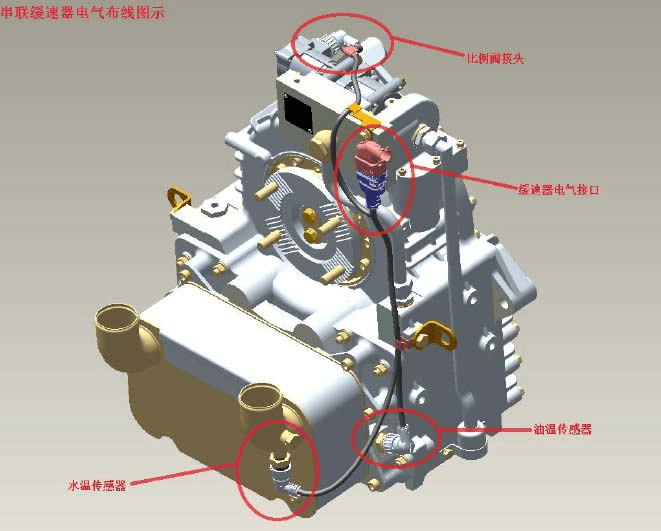

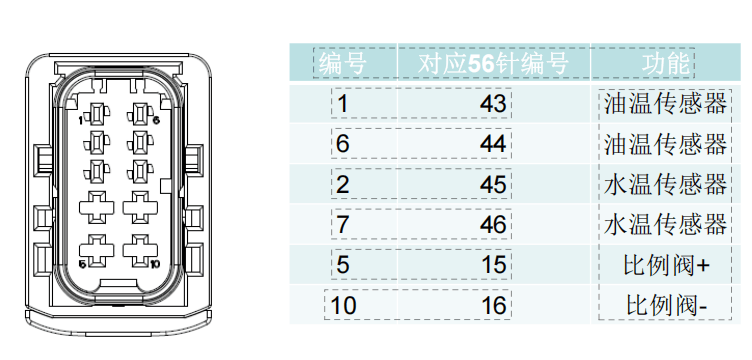

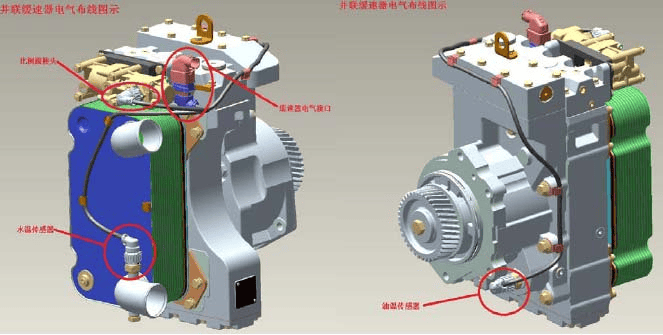

本体小线束位置

二、电控系统安装

改装准备

改装前，服务站需要准备的物料：

设备：

    电脑（手机），已安装服务软件

    气压计

材料：

    0.5mm²以上的多芯软线

    继电器2~4个（内阻大于250Ω）

    指示灯1个或2个（绿色工作灯，红色刹车指示灯）

    保险（2A或5A）

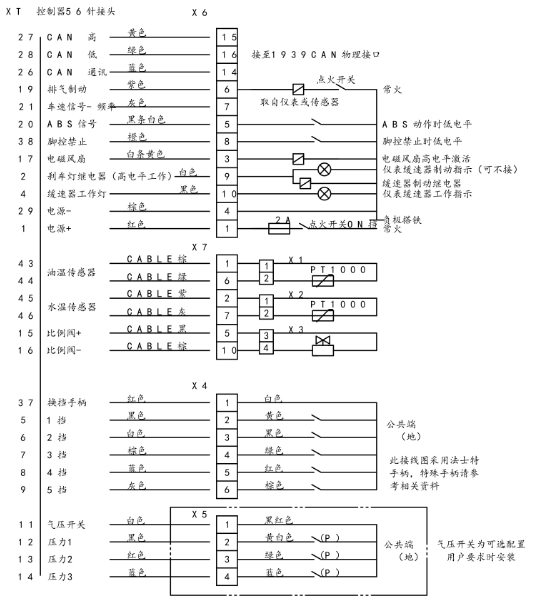

控制器电气原理图

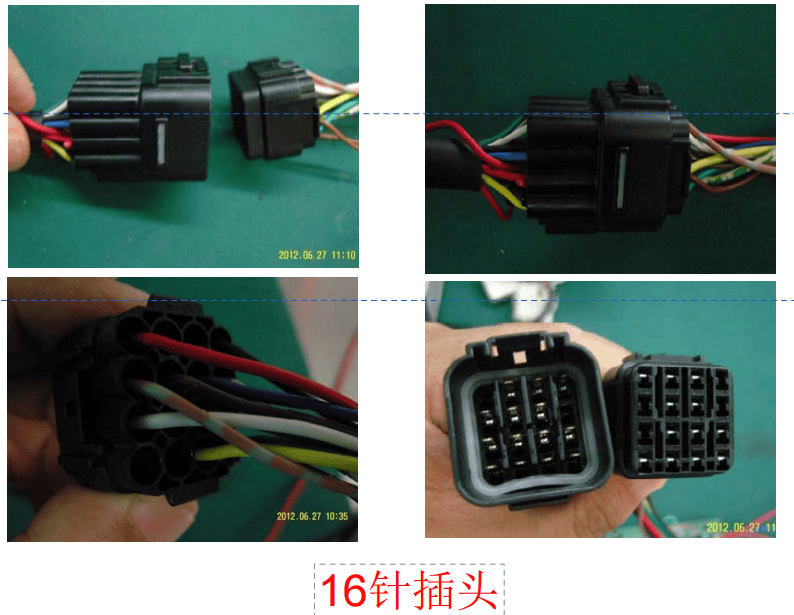

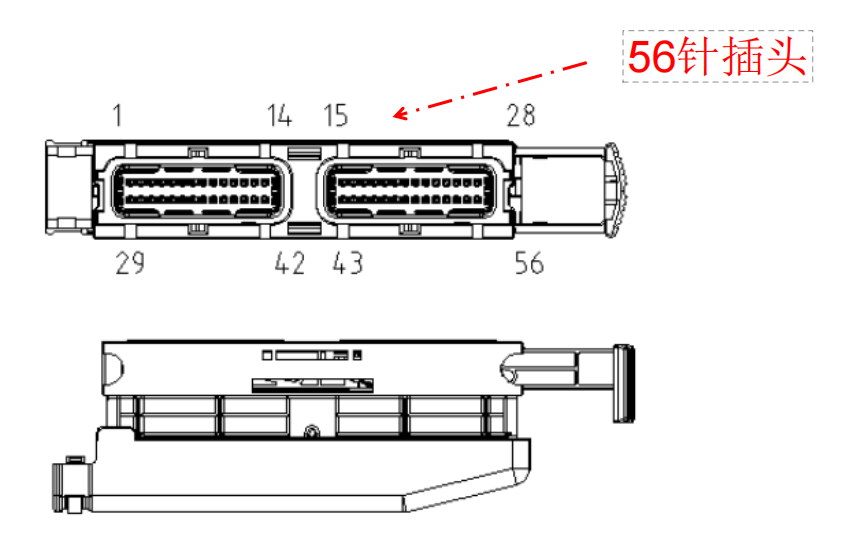

整车连接器

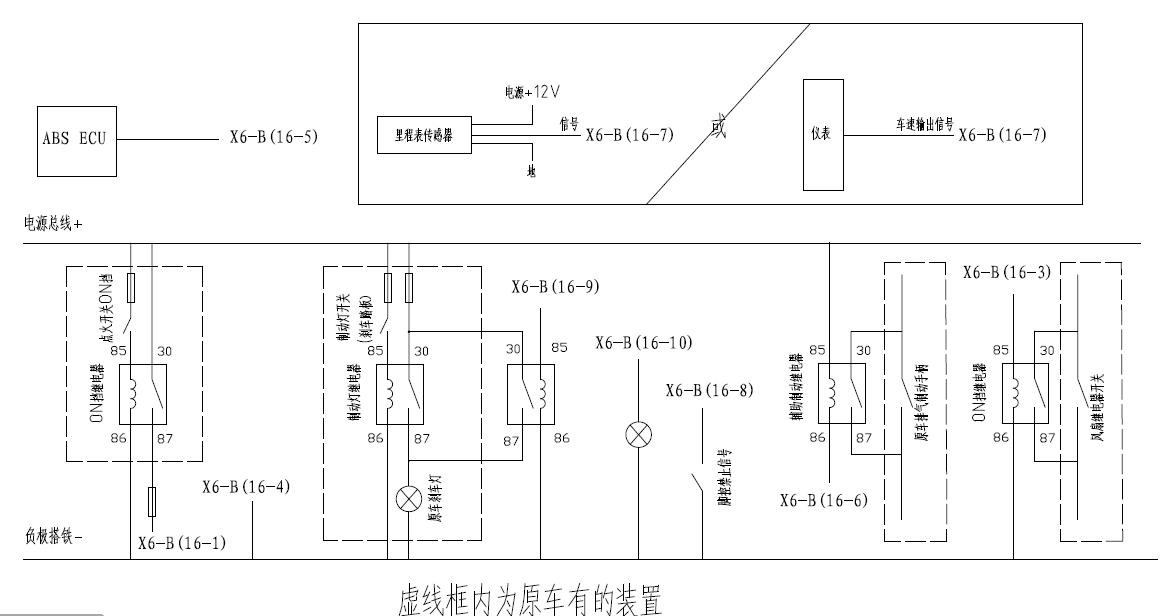

整车连接器原理图

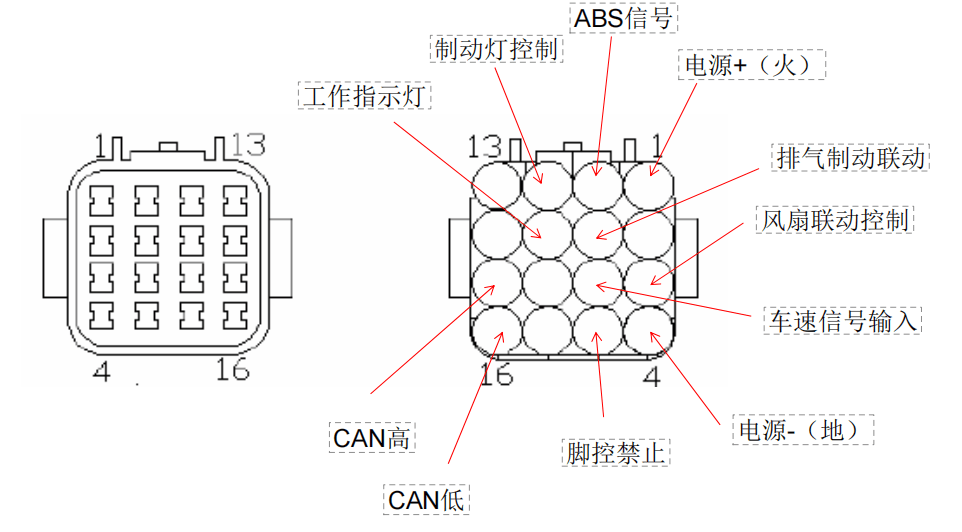

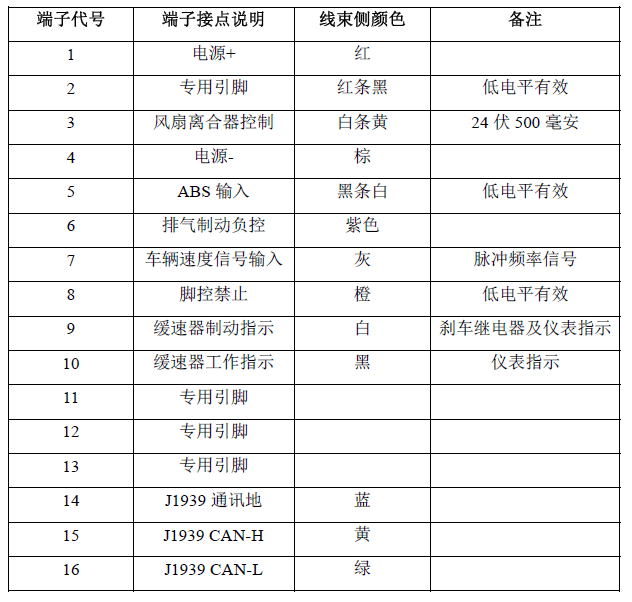

整车连接器引脚说明

缓速器本体插头

整车连接器接线

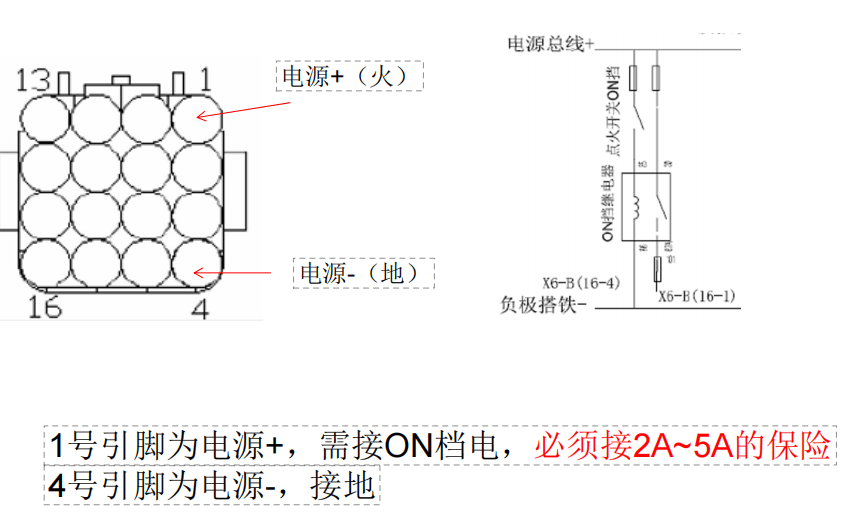

电源±

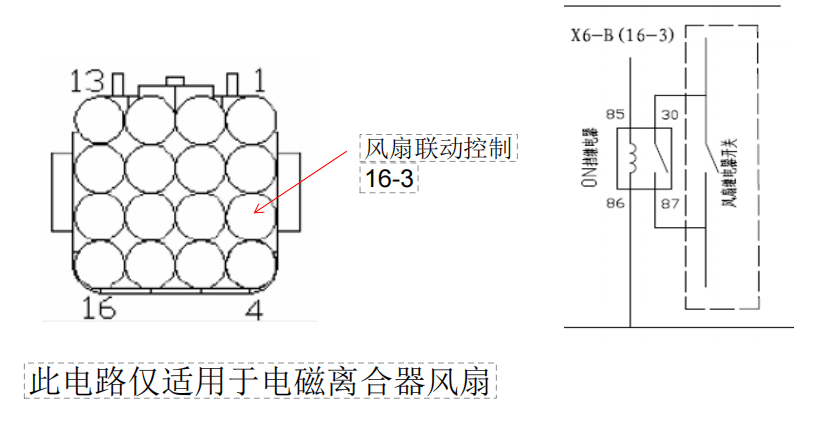

风扇联动信号

风扇联动信号，是指当缓速器工作时，发出信号，控制风扇同时全速转动

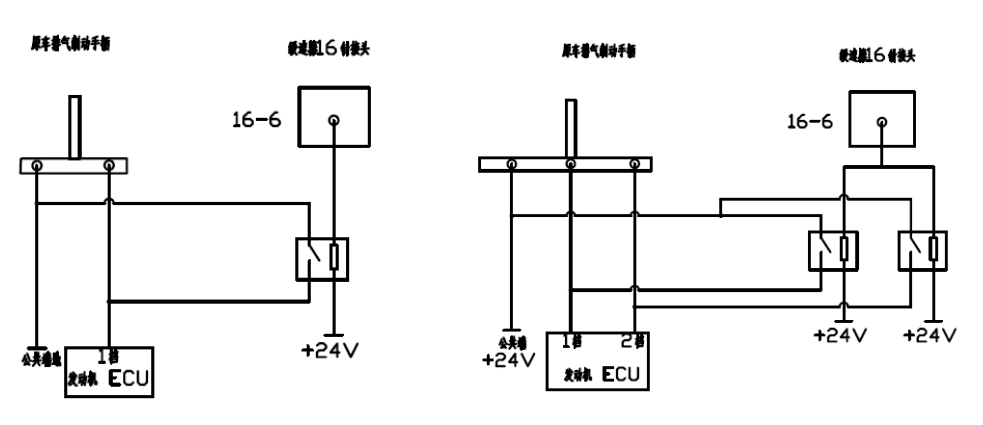

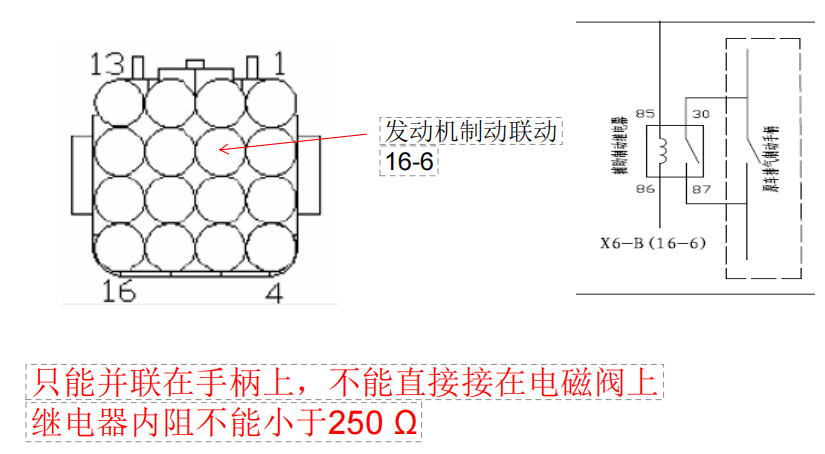

发动机制动联动

发动机制动联动（包括发动机制动、排气制动等），是指当缓速器工作时，发出信号，控制发动机制动工作。

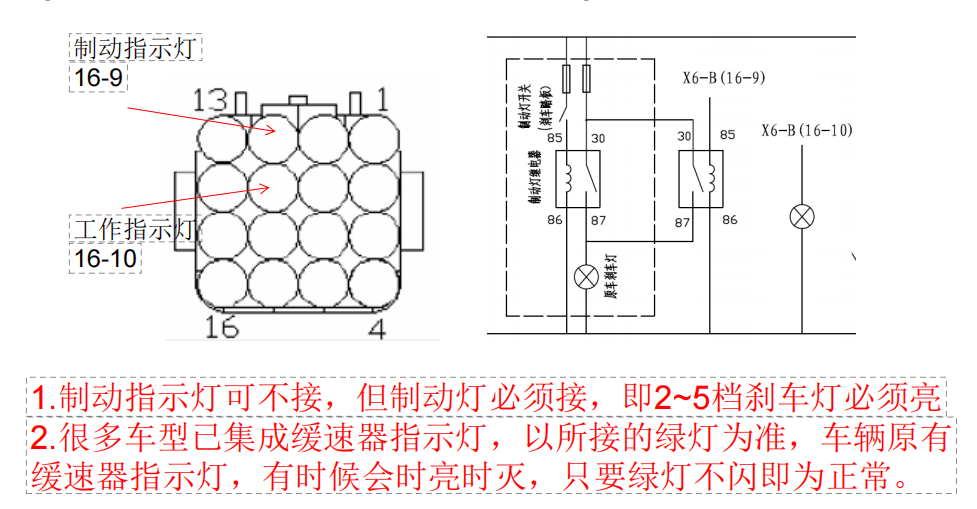

指示灯

工作指示灯，指示缓速器工作状态

制动指示灯，指示是否点亮刹车灯。

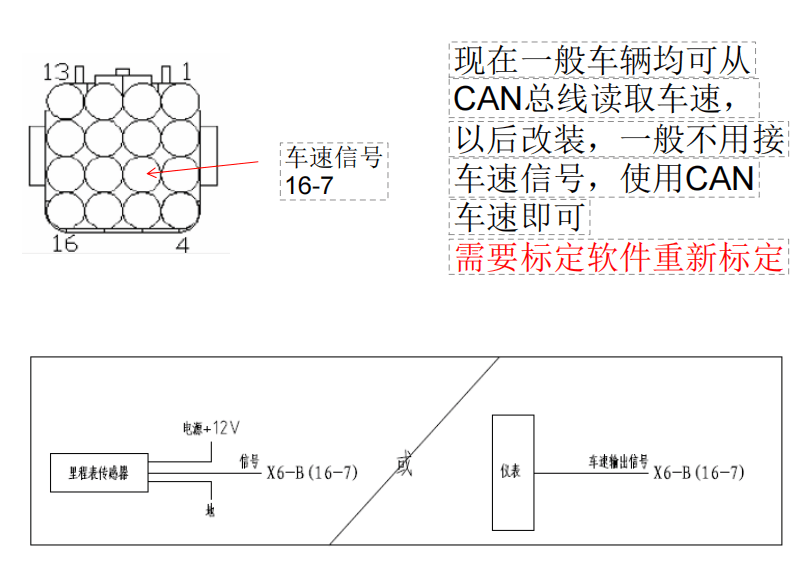

车速信号

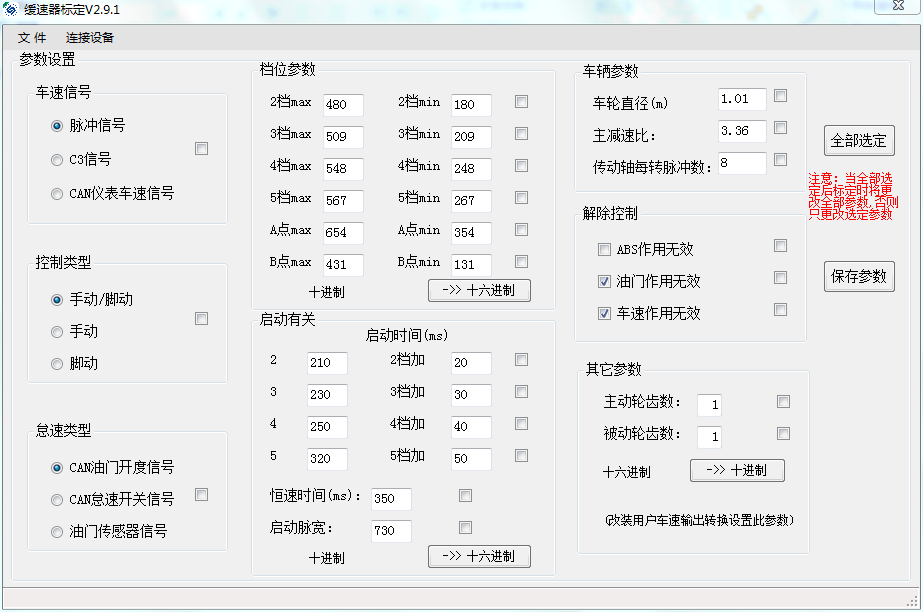

改装时，控制器出厂默认车速信号为脉冲（即硬线信号），需要更改标定为CAN车速。

个别车型的CAN车速会冲突，造成恒速档不稳定，每次改装完毕都需要用监测软件采集数据，检查各信号是否正确。

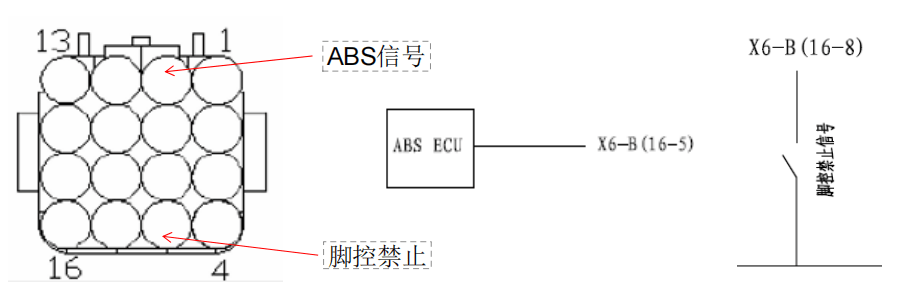

ABS、脚控禁止

ABS信号: 整车的ABS信号输出到缓速器16针连接器的16-5，缓速器要求低电平有效。

脚控禁止：通过一个桥板开关，将16-8与地连接

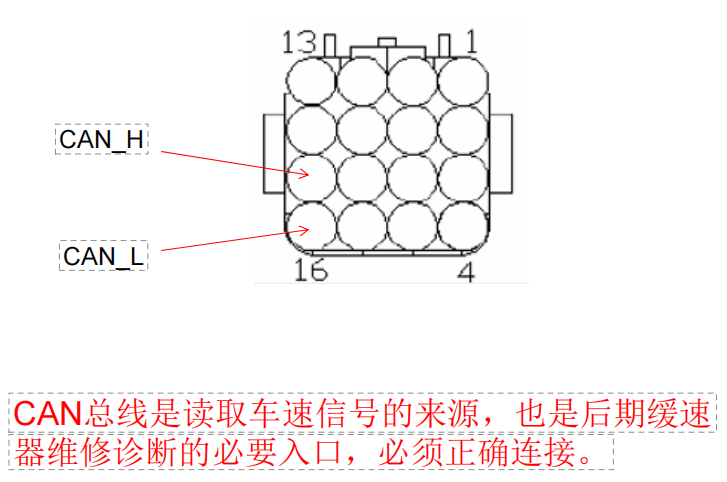

CAN总线

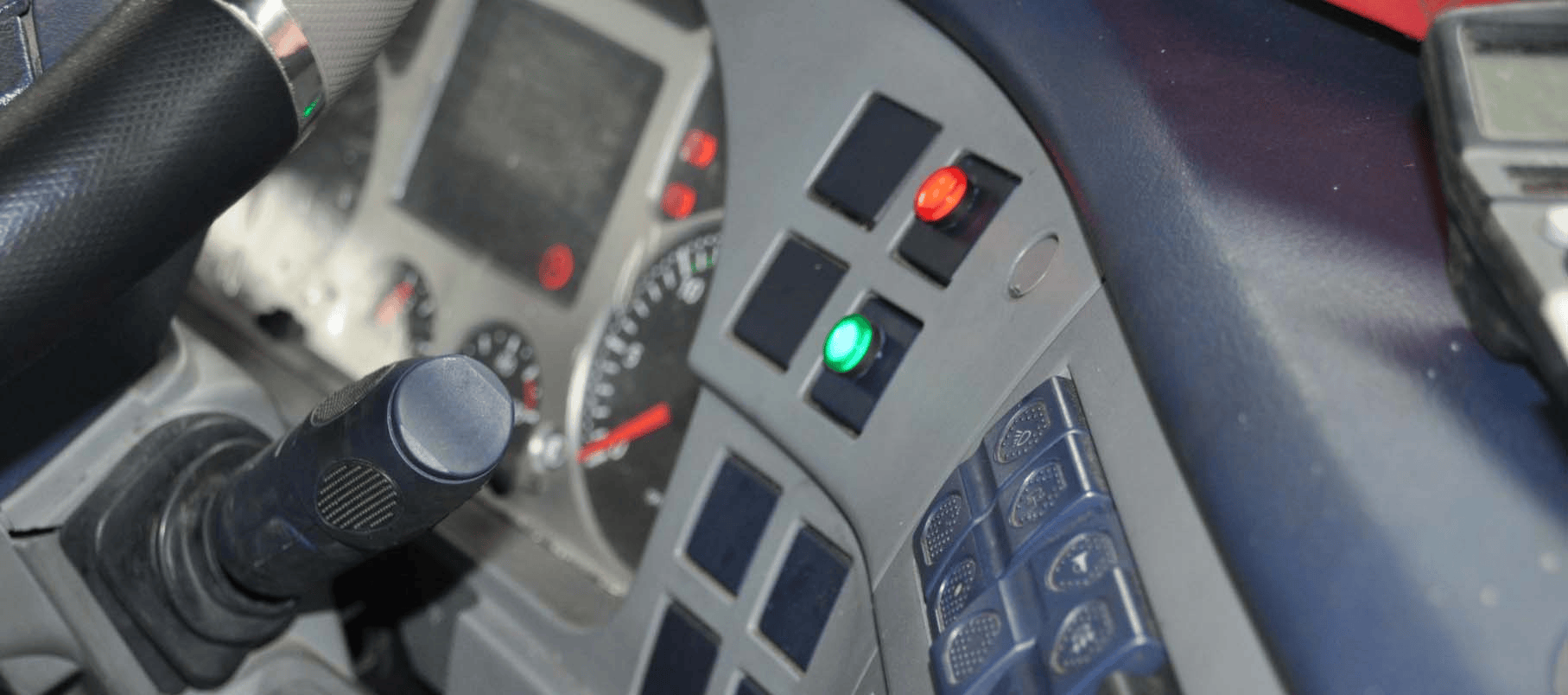

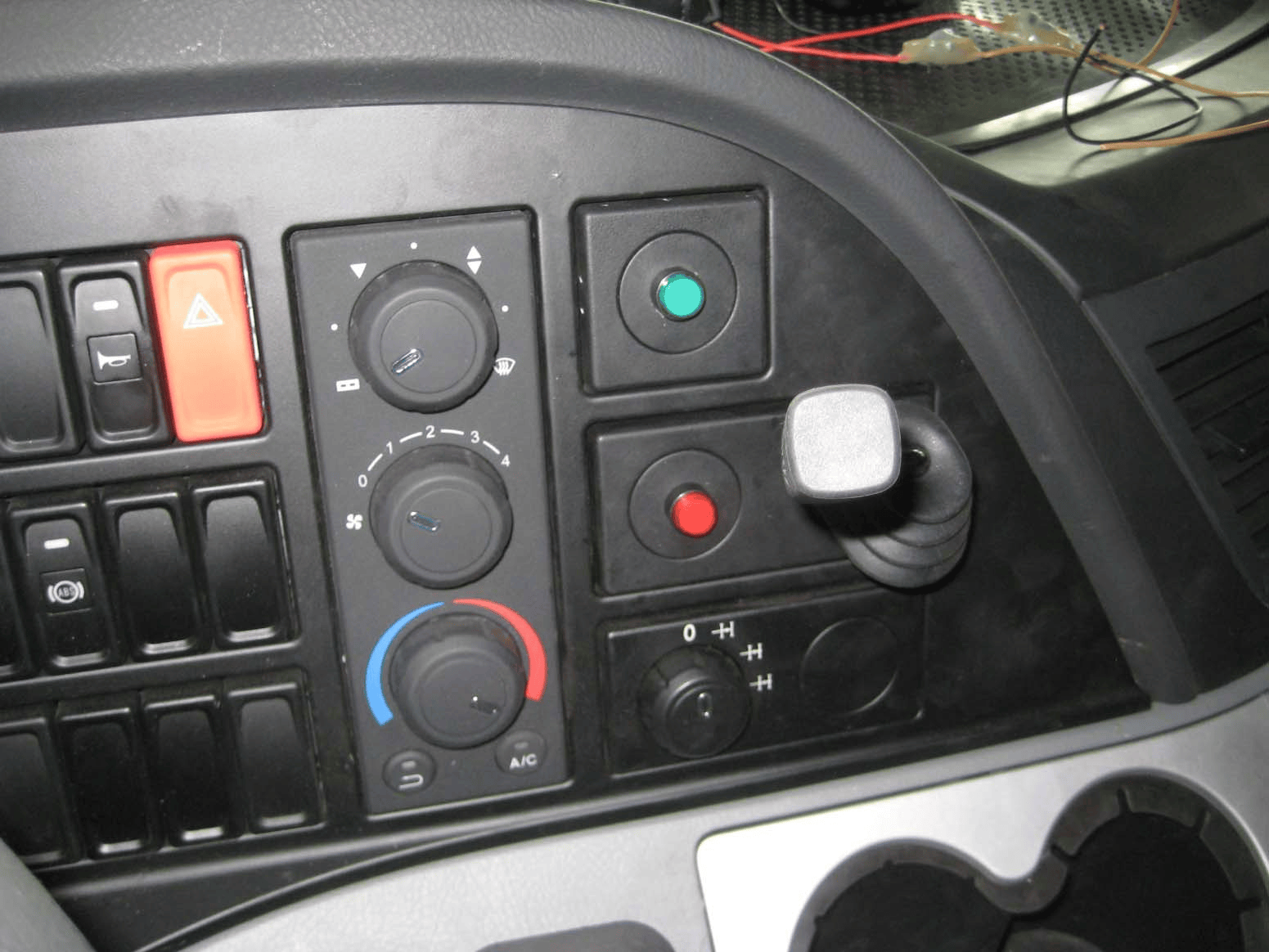

手柄和指示灯

三、安装后检查

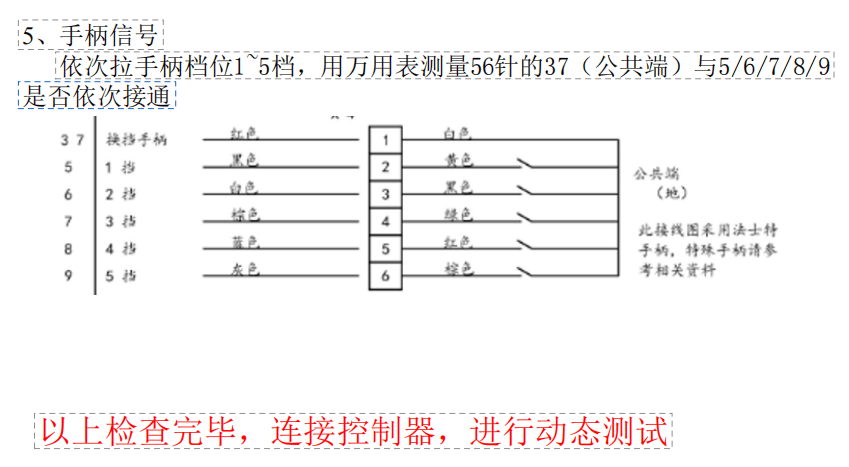

静态检查

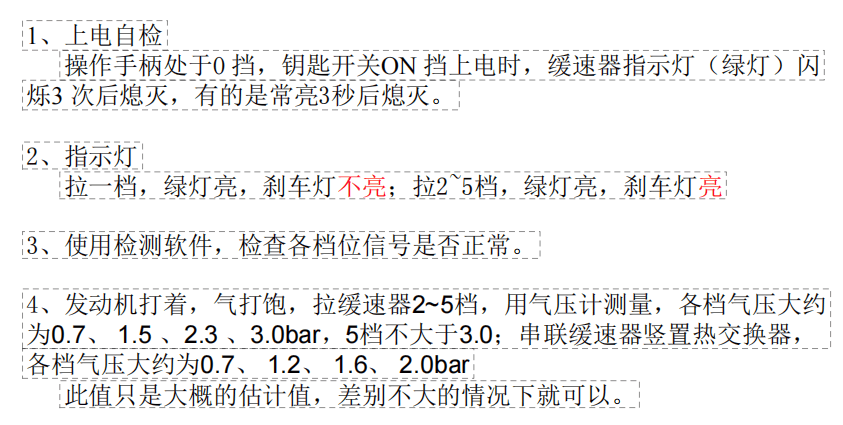

动态检查

四、注意事项

1、一定要做完静态检查后，再将控制器连接插入56针接插器
2、一定要检查排气制动是否正确联动。
3、若没有接车速信号线，一定要重新标定控制器。
