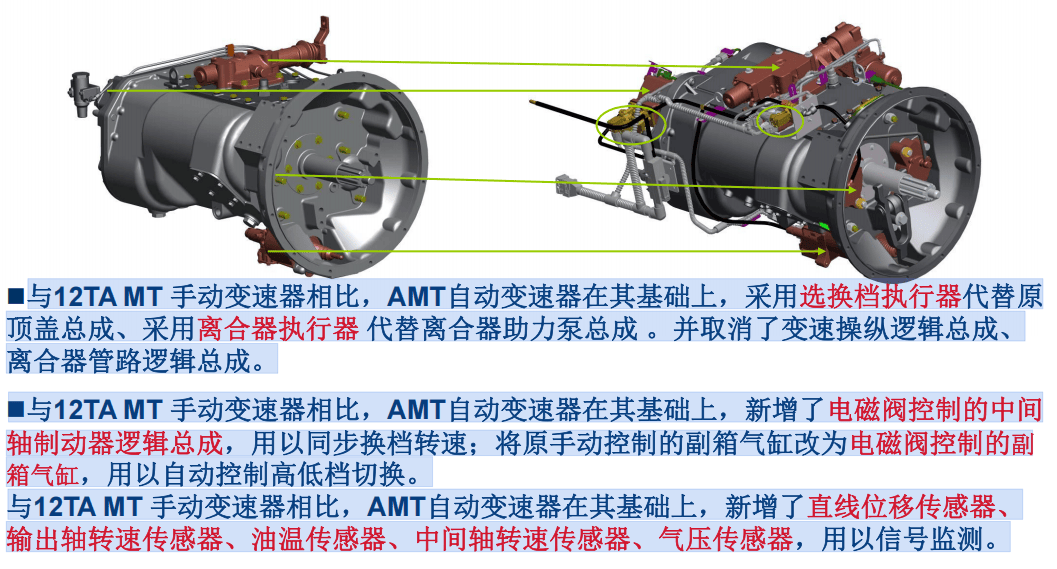

与12TA MT手动变速器结构对比

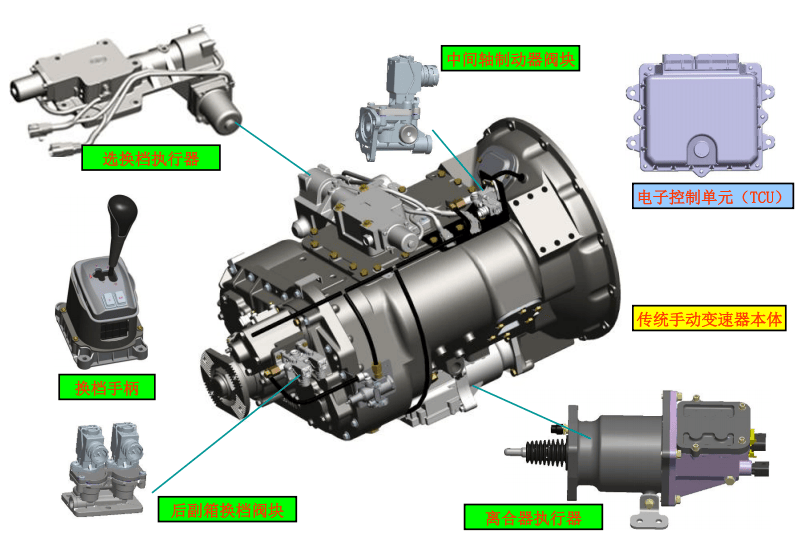

12TA AMT结构原理

12TA AMT结构原理

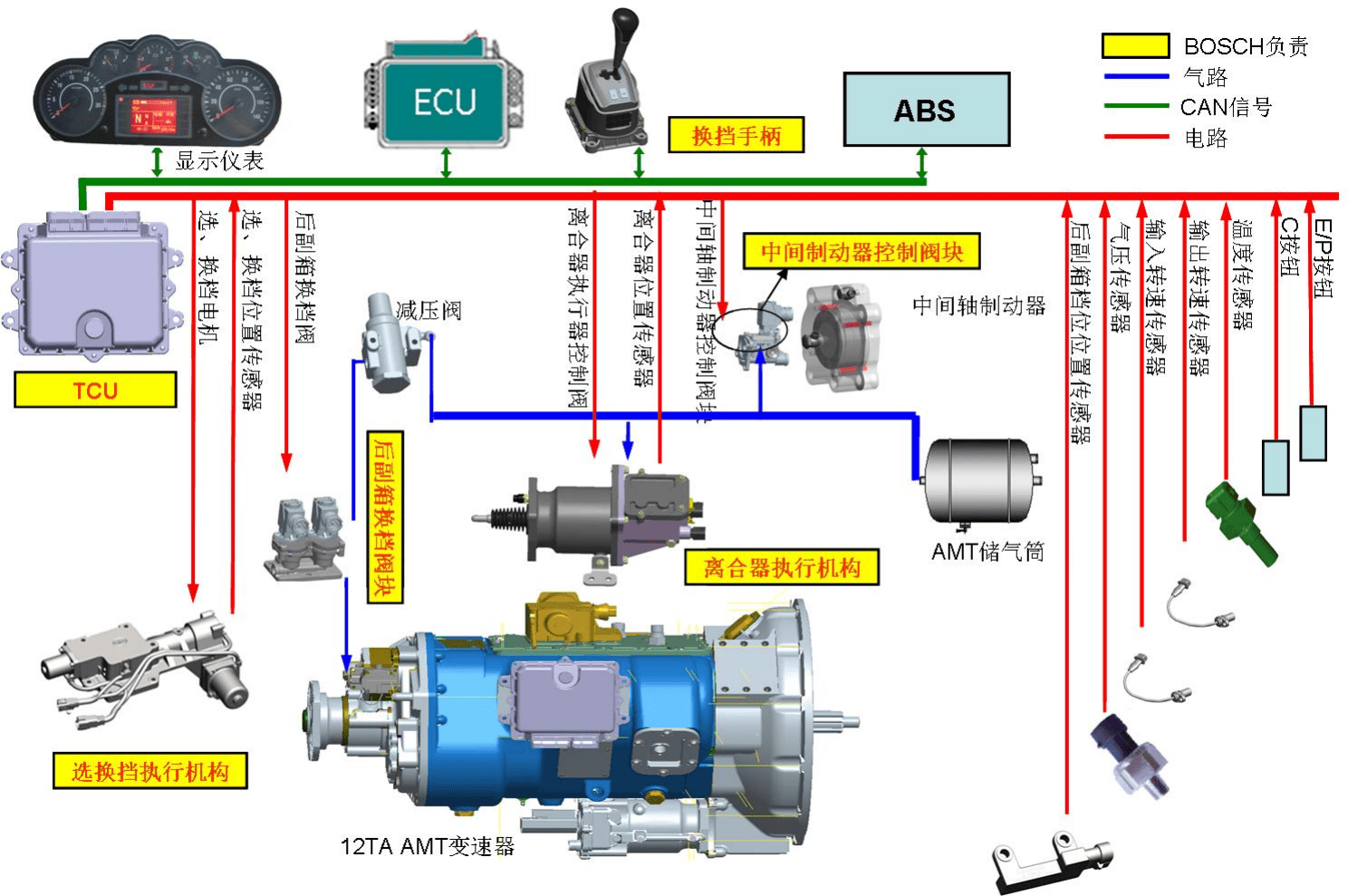

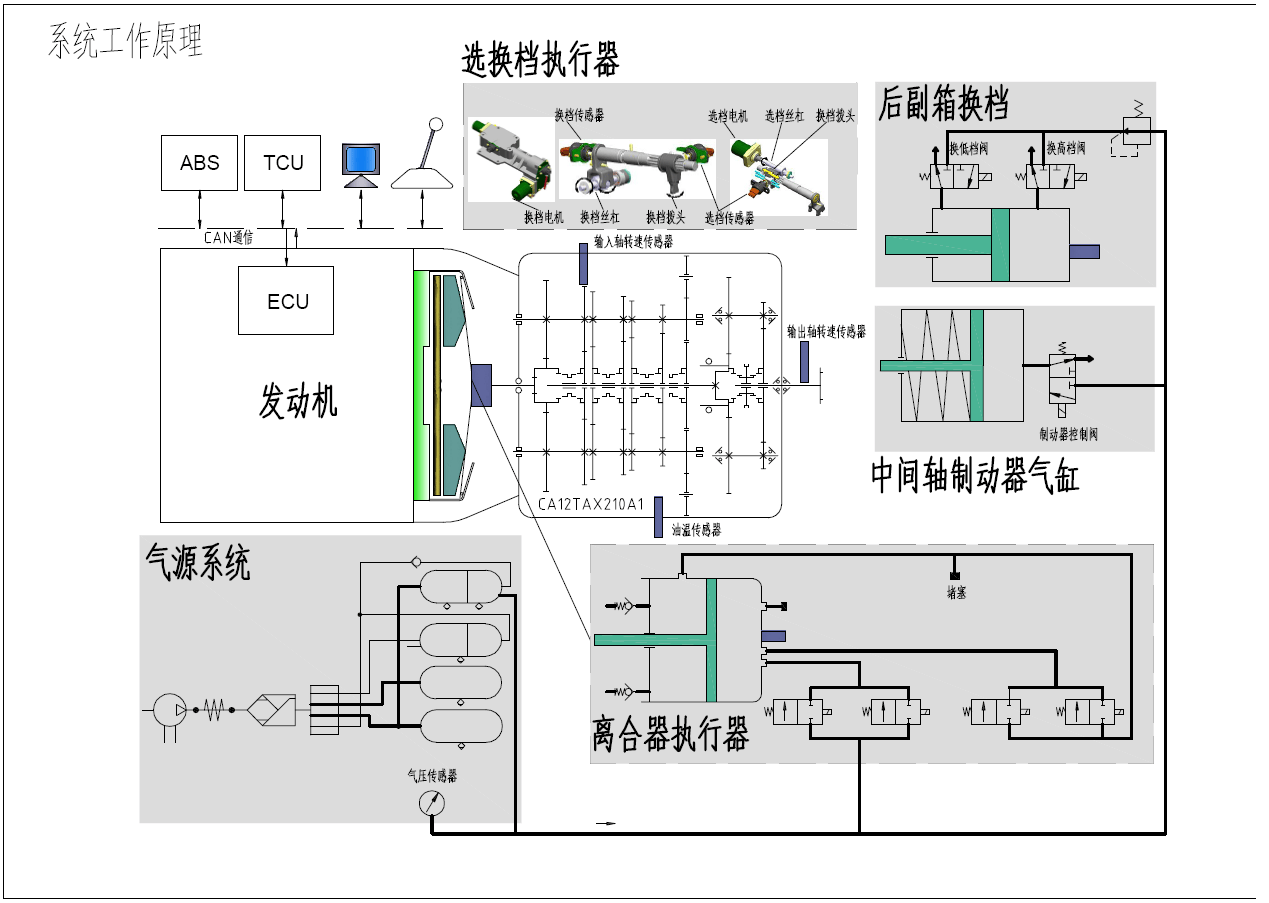

当驾驶员通过手柄、踏板等部件表达操作意图时，电脑TCU判断当前工况，经过计算向AMT系统各部件发出指令，执行部件上的电磁阀根据TCU指令进行工作，实现离合器的分离与接合以及选档和换档动作。与此同时，系统中的各传感器将当前数据反馈给TCU，实现闭环控制。速度、档位等信息，通过仪表显示出来，供驾驶员判断，实现对车辆行驶的控制。

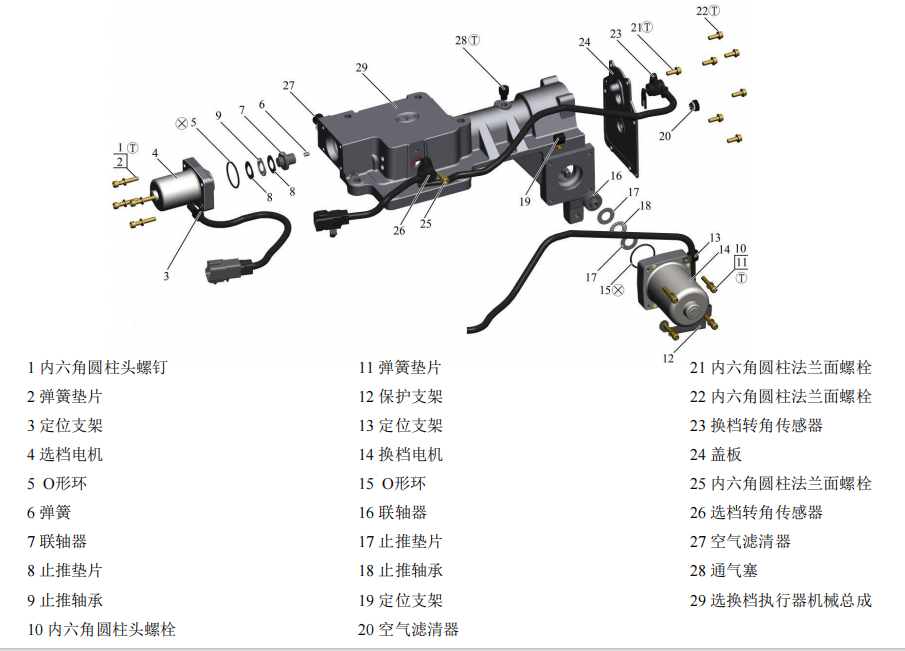

选换档执行器

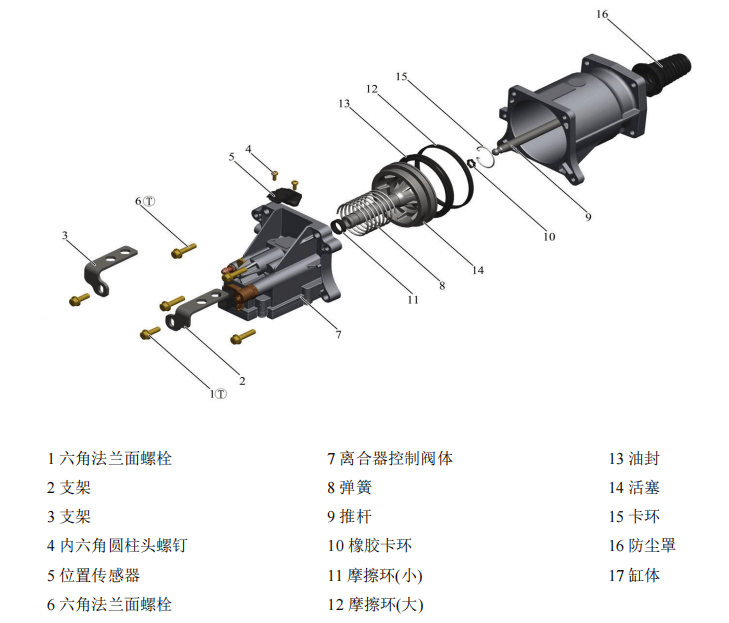

离合器执行器

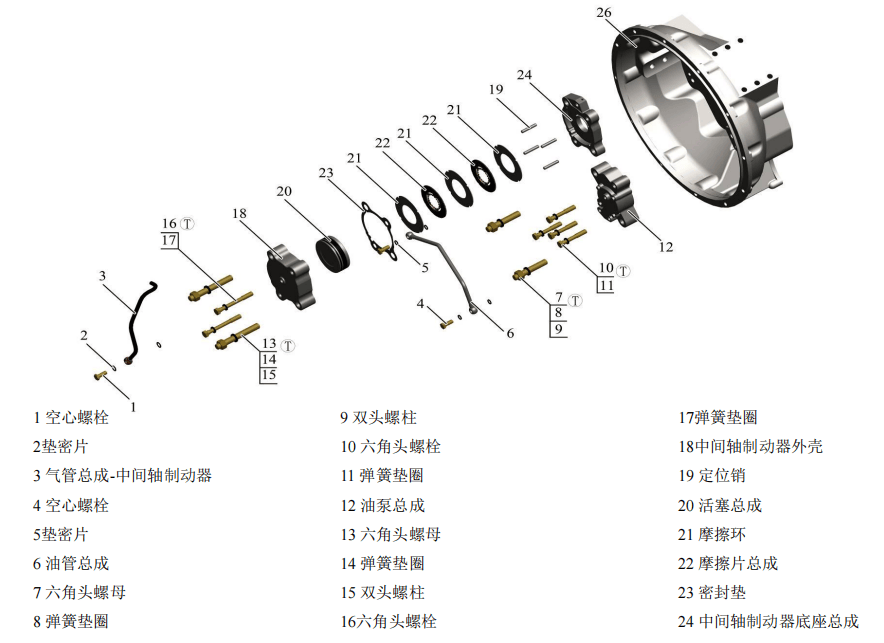

中间轴制动器

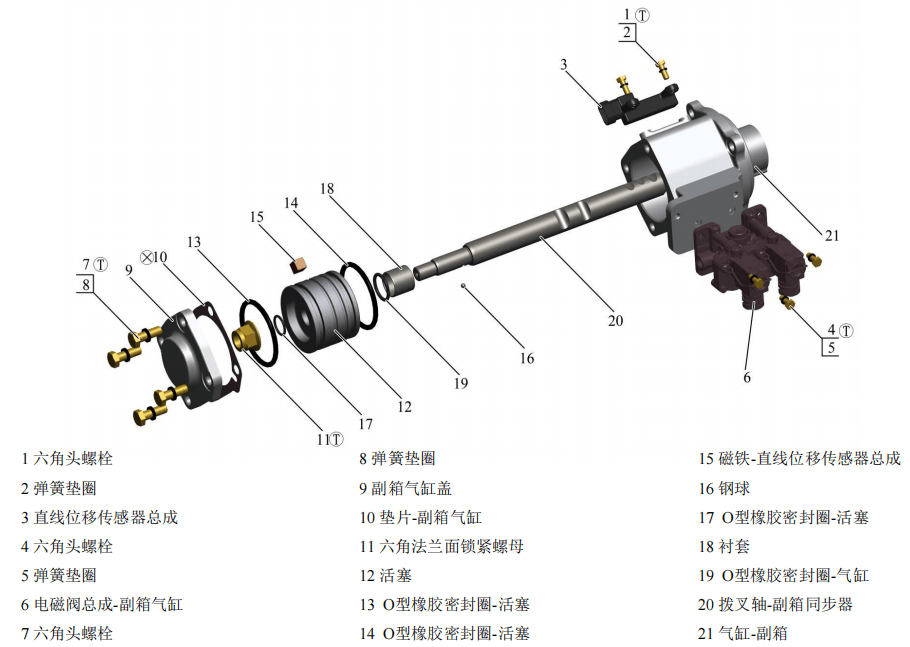

副箱气缸

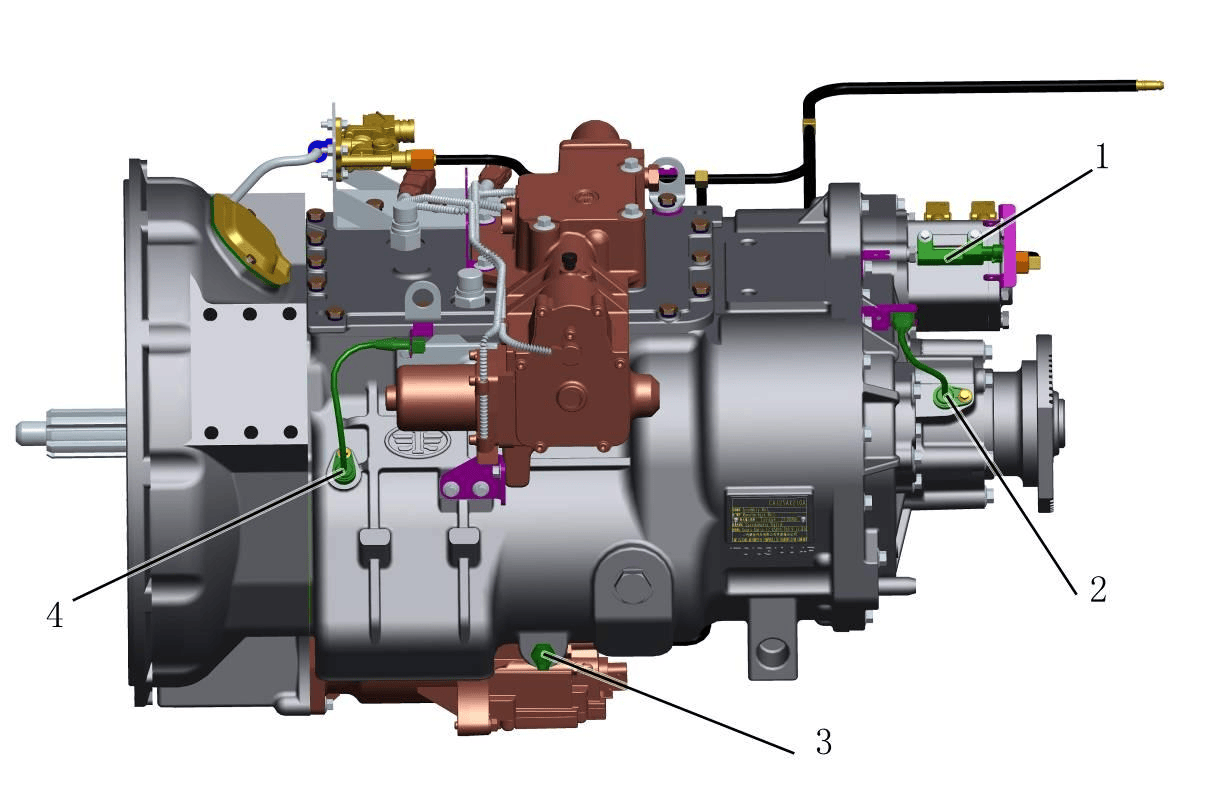

传感器

1.直线位移传感器：用于监测副箱高低档位。

2.输出轴转速传感器：用于监测车速。

3.油温传感器：用于监测变速器工作油温。

4.中间轴转速传感器：用于监测输入轴转速。

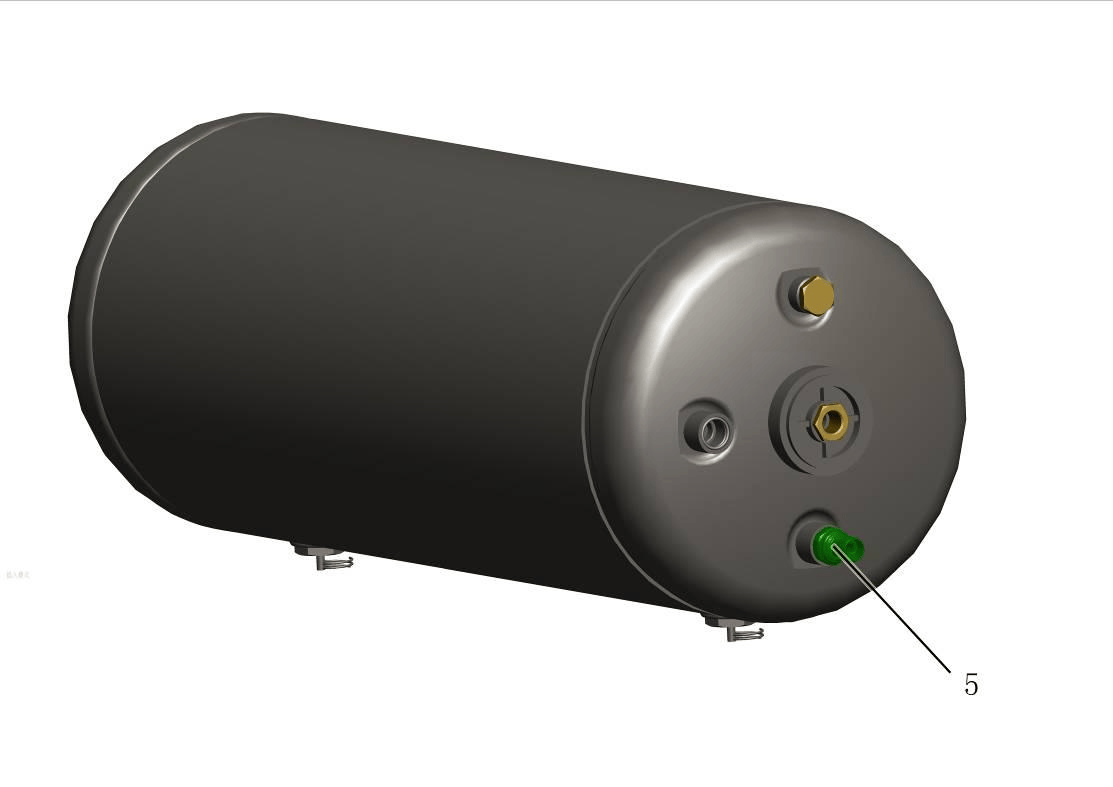

5.气压传感器：用于监测自动变速器气源压力。
