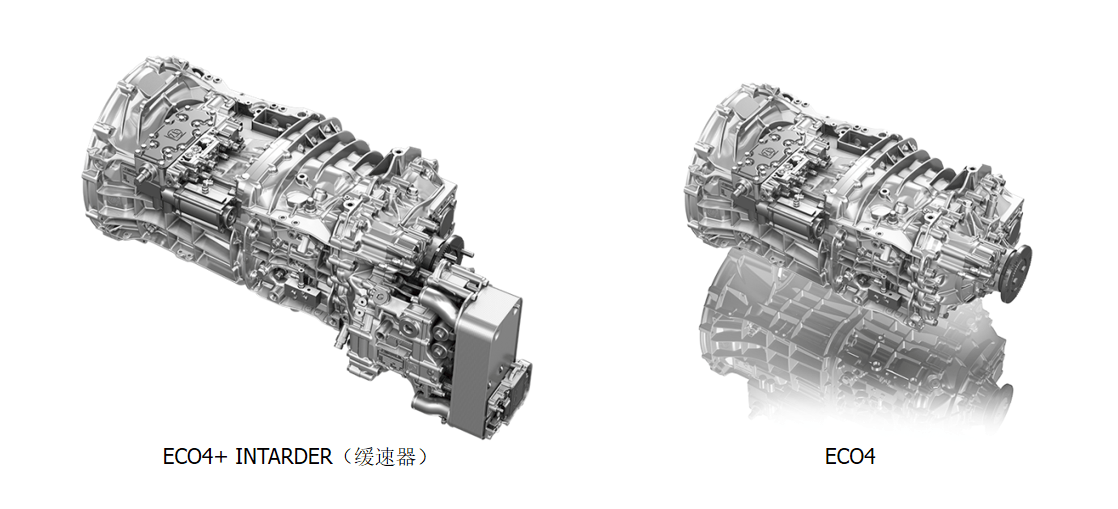

ECO4 外观

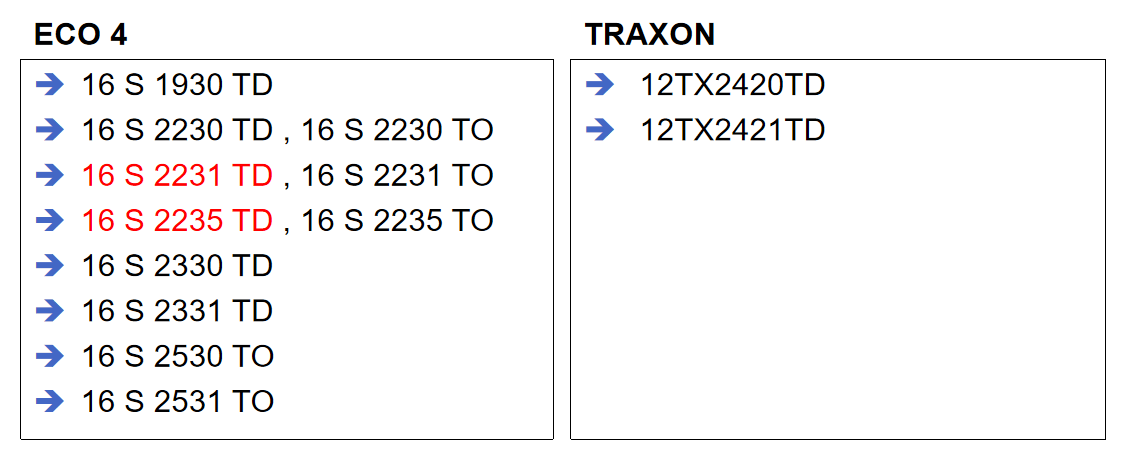

ZF_Ecosplit4_ 产品应用
ZF_Ecosplit4_产品主要应用客户 （国外）
ZF_Ecosplit4_产品主要应用客户（中国）
TRANSMISSION MODEL FOR BFDA

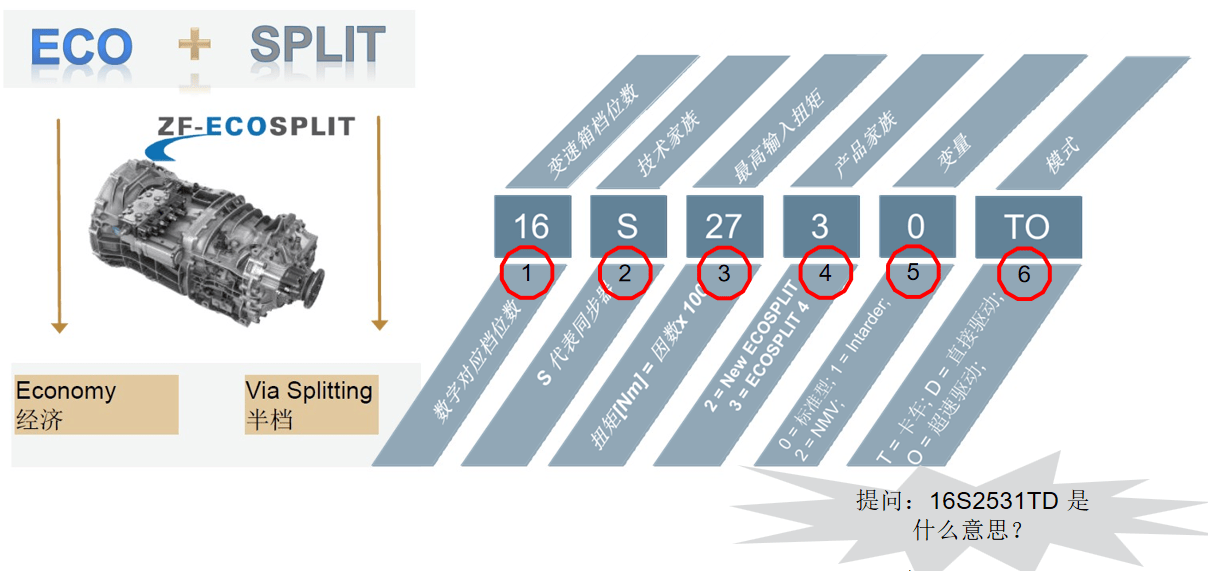

ECOSPLIT 产品命名规则

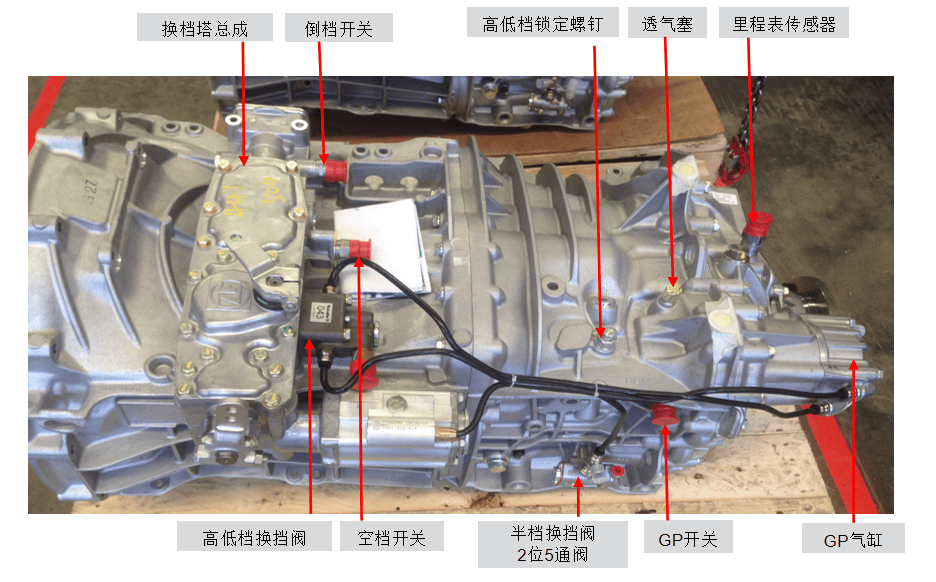

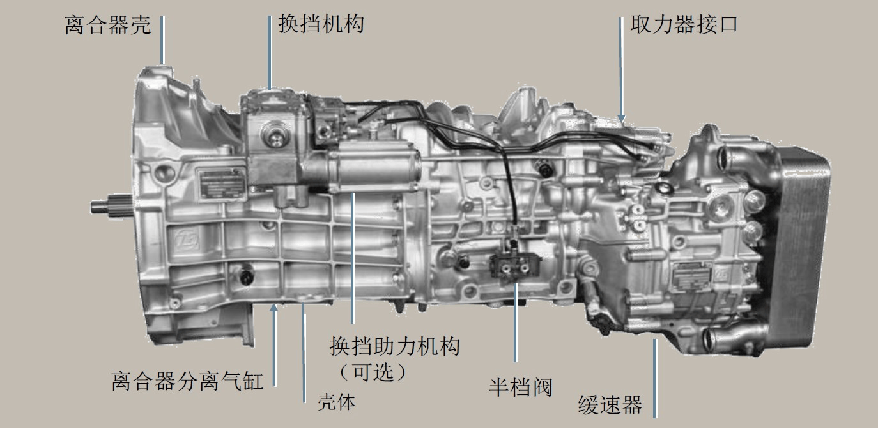

Ecosplit4 变速箱本体介绍

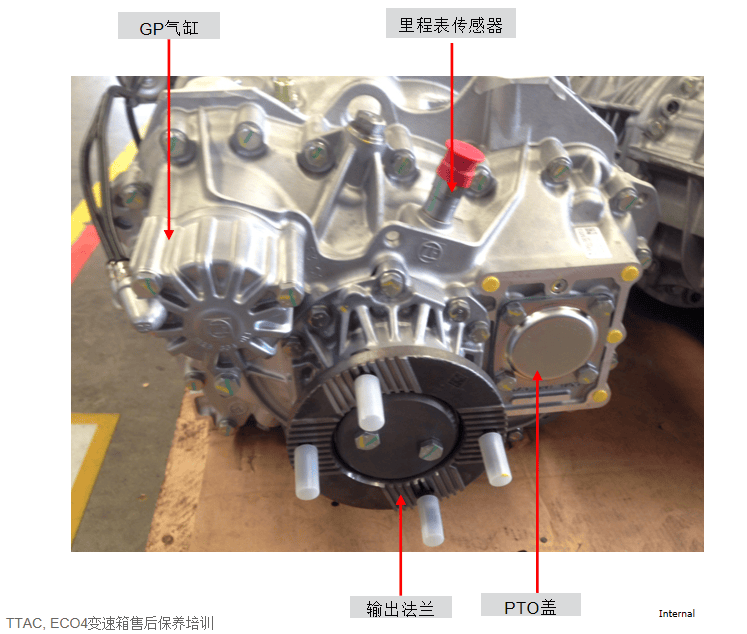

Ecosplit4 变速箱本体介绍---外围件
Ecosplit4 变速箱本体介绍---外围件
Ecosplit4 变速箱本体介绍---外围件

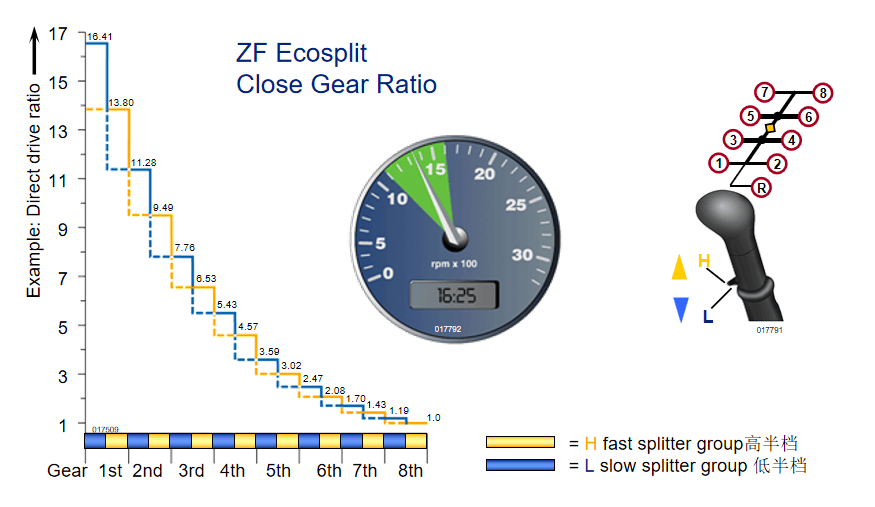

使用GV半档

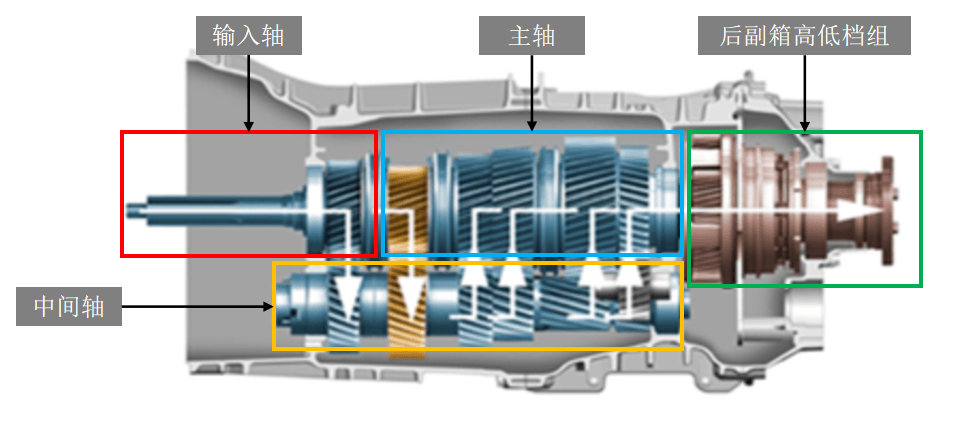

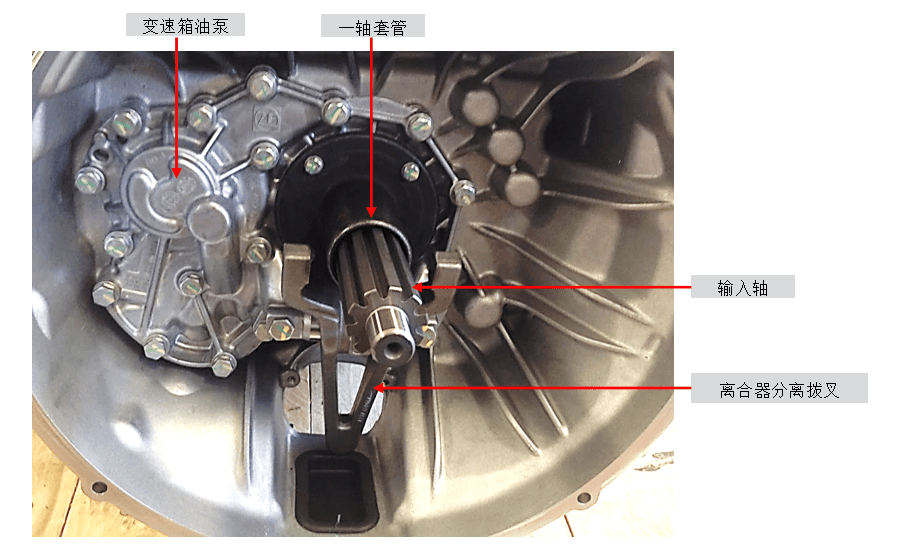

ECO4内部结构

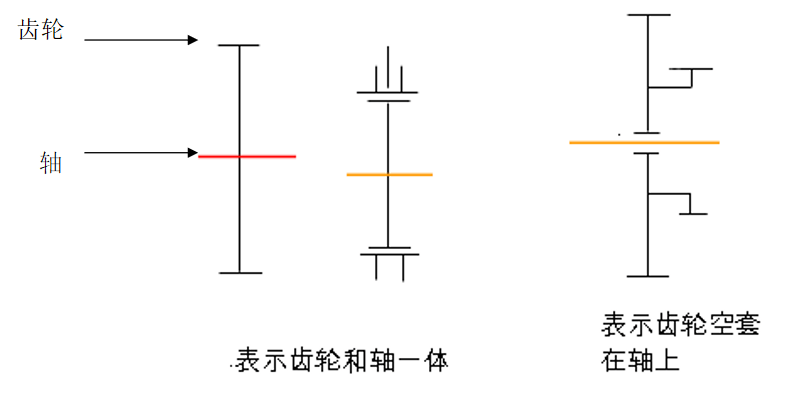

图例说明

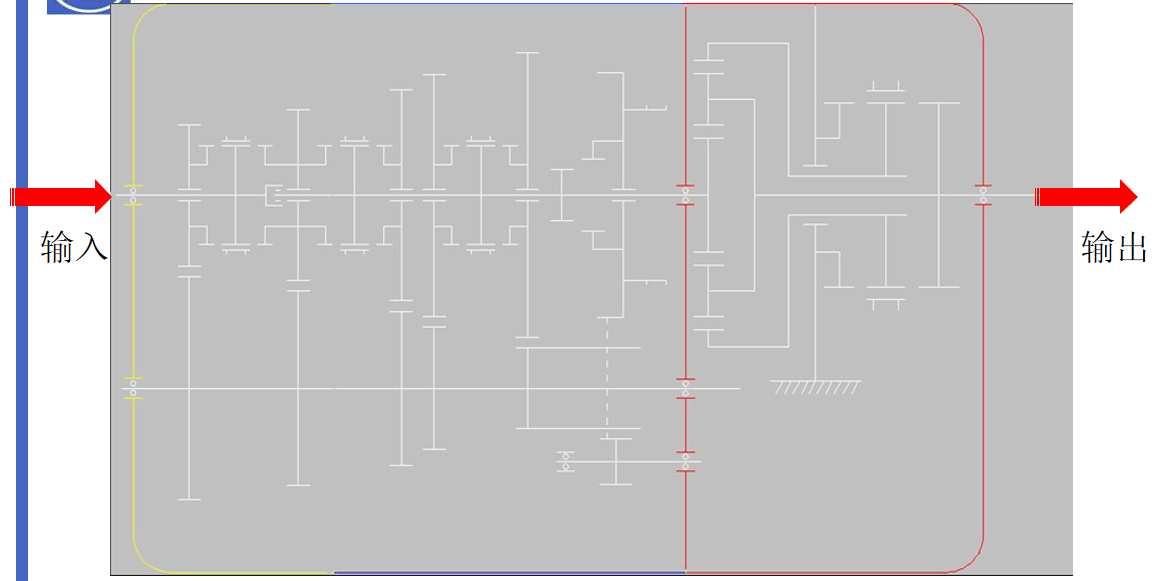

传动简图
高低挡副箱
高低挡副箱

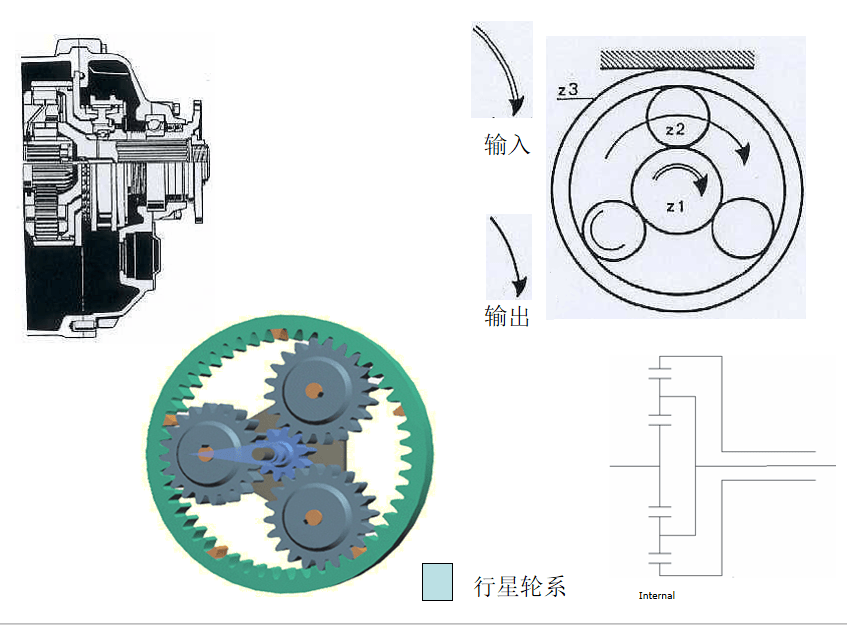

行星齿轮机构中太阳轮动力输入，输出状态有两种：
1、齿圈固定，行星架输出，属于低档输出。
2、行星架和齿圈锁在一起，三者被锁成一体，属于高档输出。

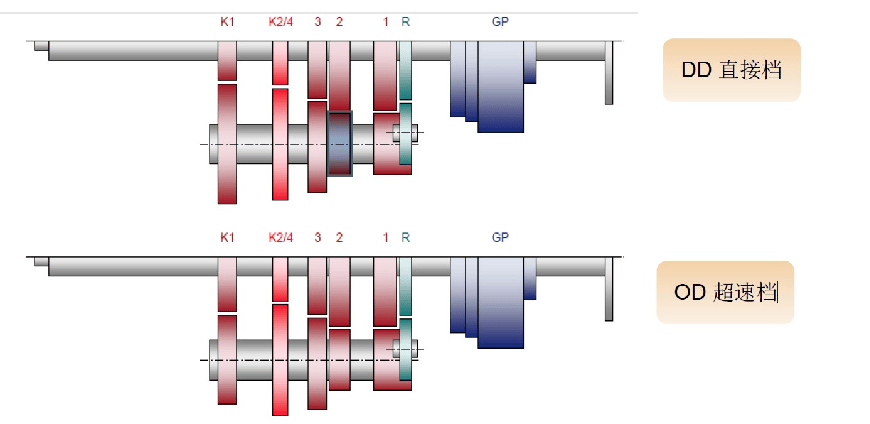

直接驱动（DD）与超速（OD）驱动差异

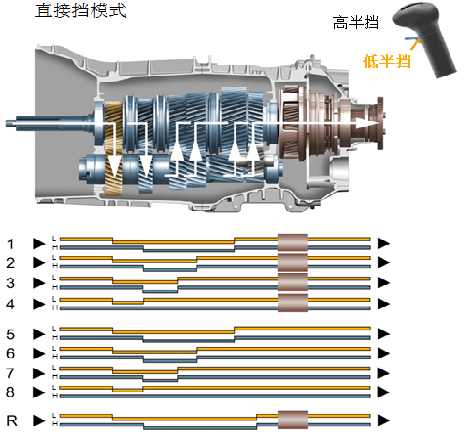

ZF_Ecosplit4_直接挡动力传递路线

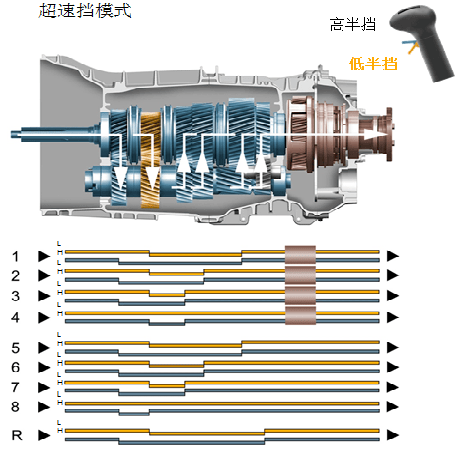

ZF_Ecosplit4_超速挡动力传递路线

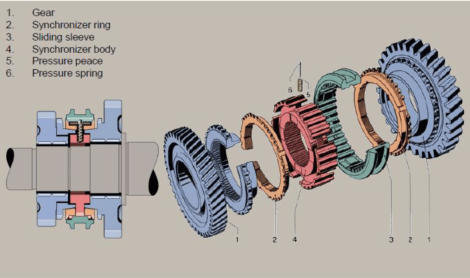

同步器内部结构

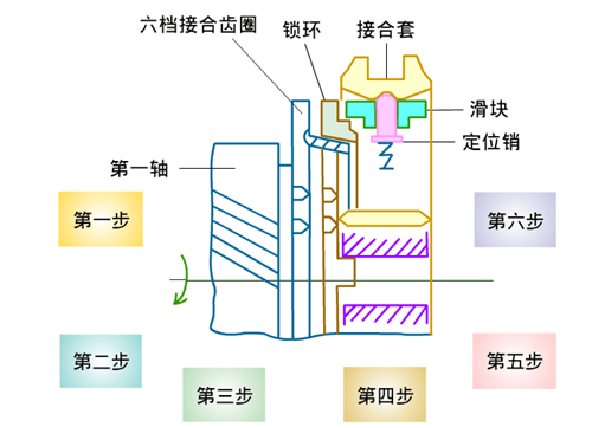

锁环式同步器工作原理（部件名称）

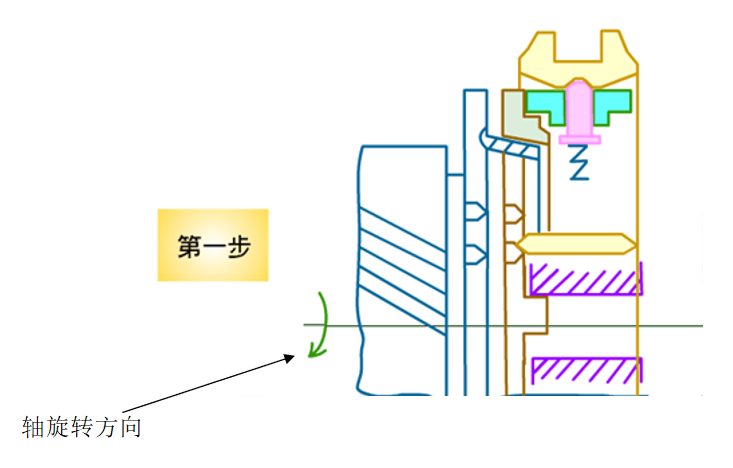

锁环式同步器工作原理（第一步）

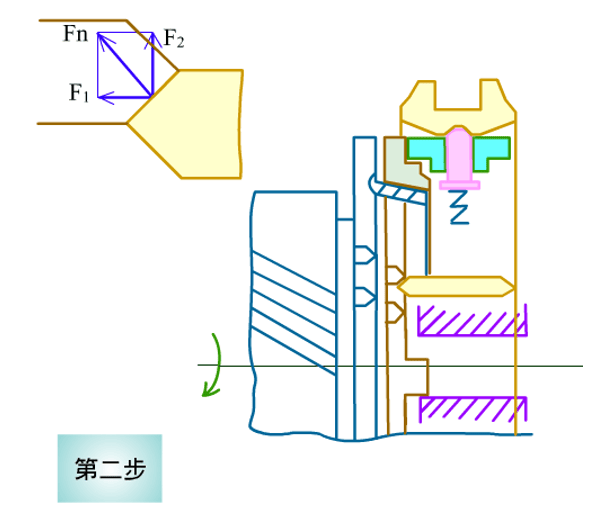

锁环式同步器工作原理（第二步）

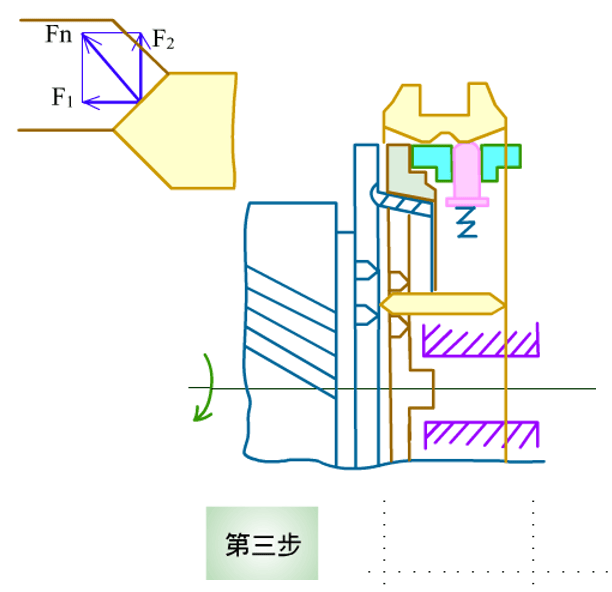

锁环式同步器工作原理（第三部）

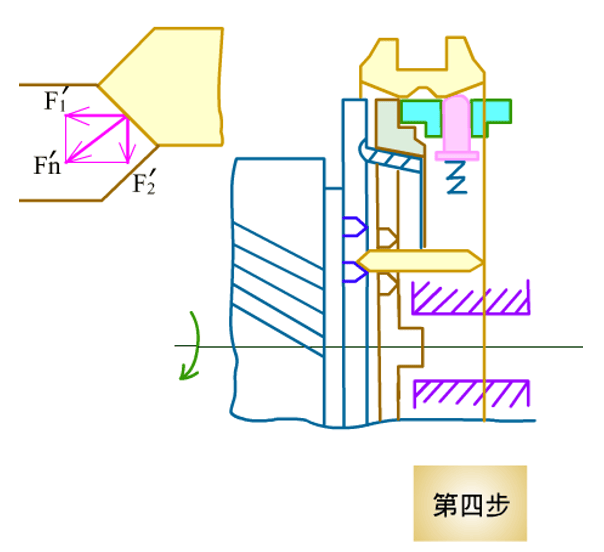

锁环式同步器工作原理（第四部）
锁环式同步器工作原理（第五步）

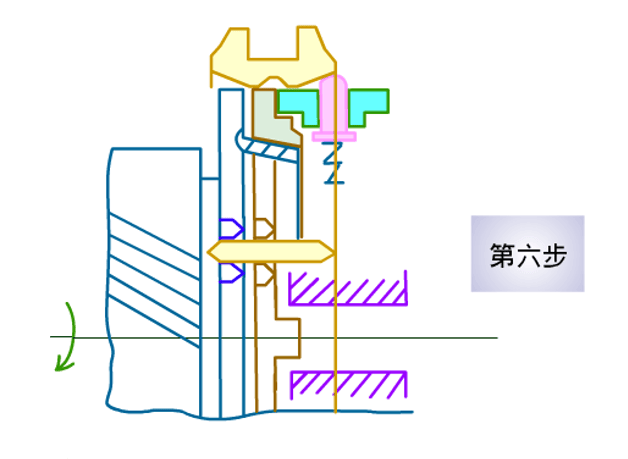

锁环式同步器工作原理(第六步)

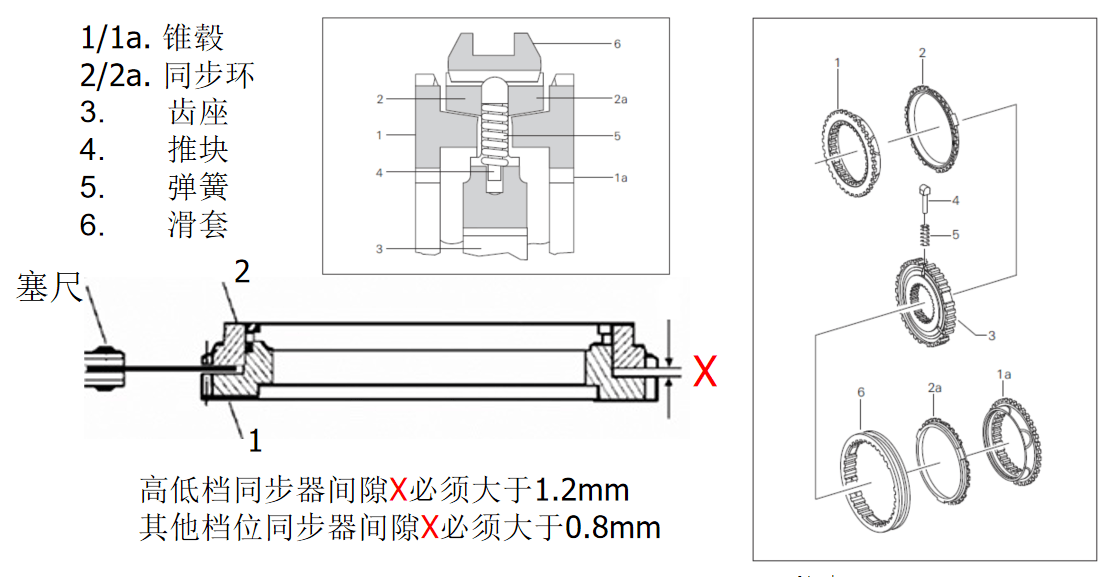

同步器磨损极限检查
半挡副箱释放阀的调整

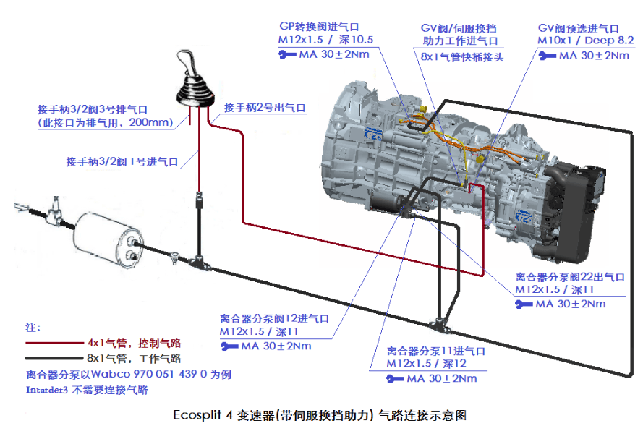

ZF_Ecosplit4_气管连接

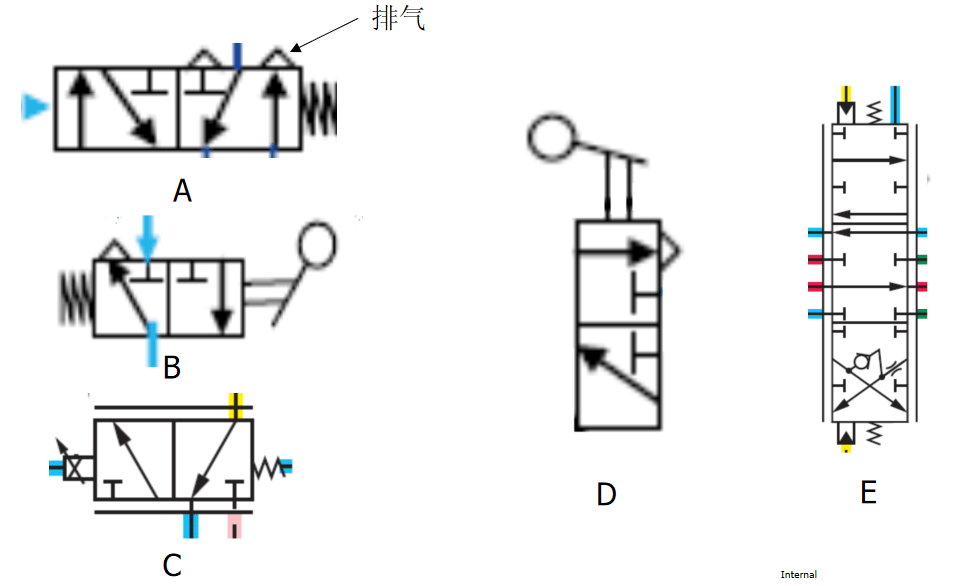

阀类的符号介绍

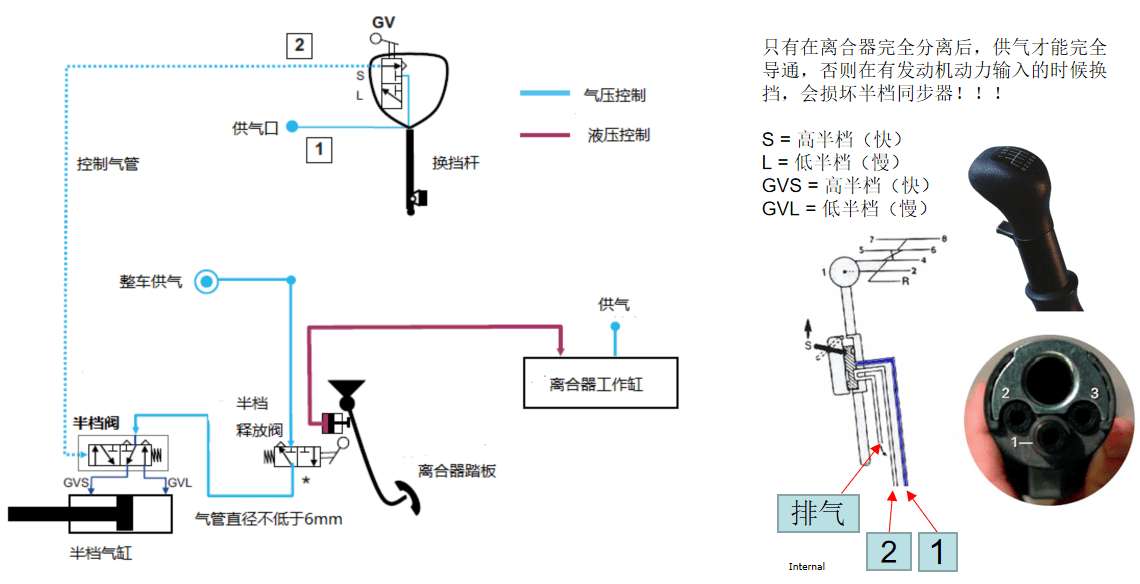

半档换挡控制系统DD

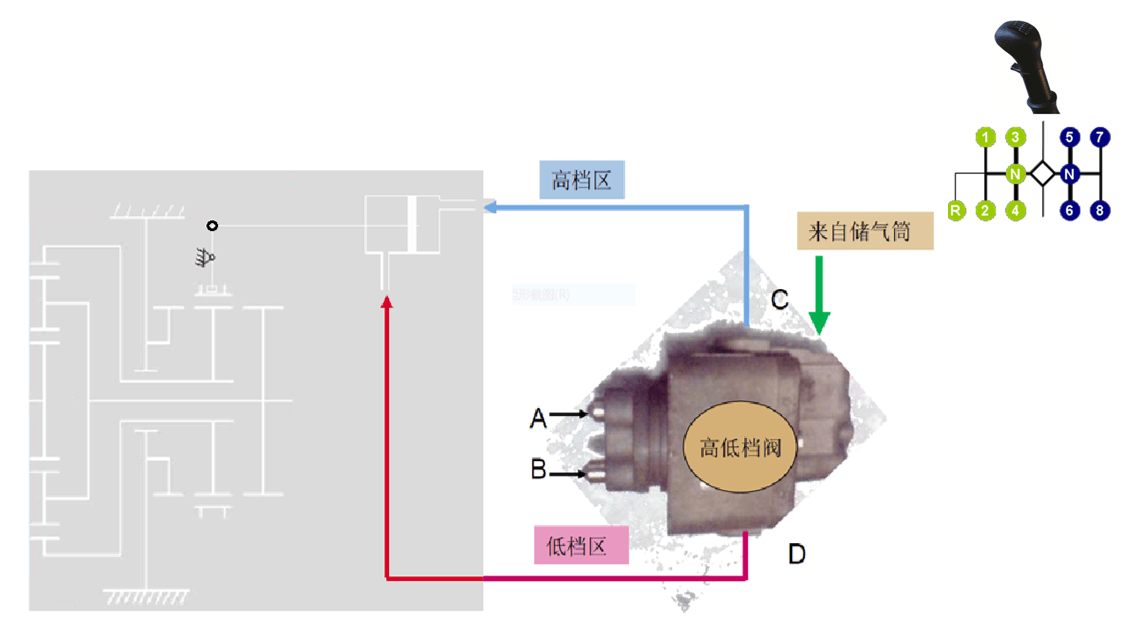

高低档气路原理图

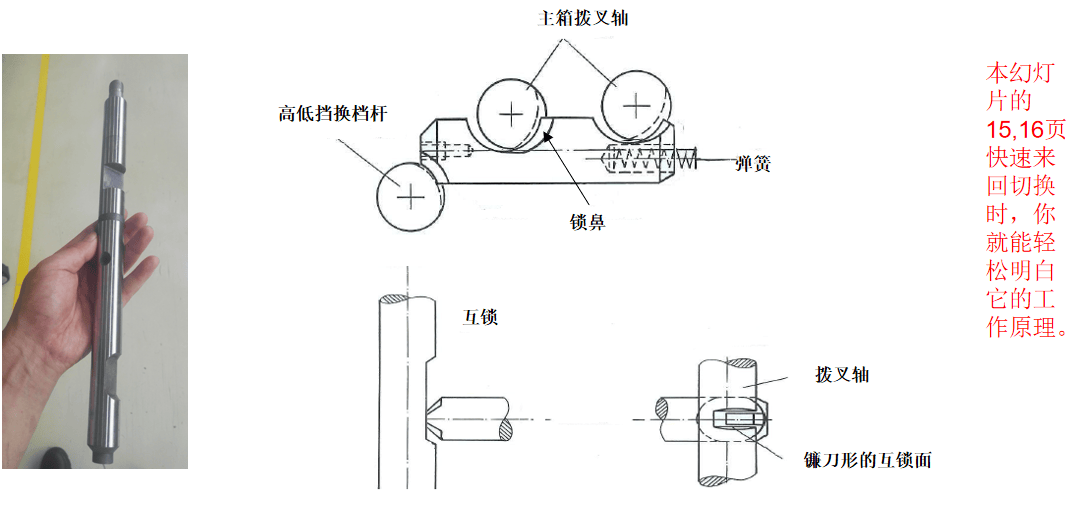

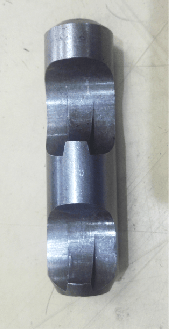

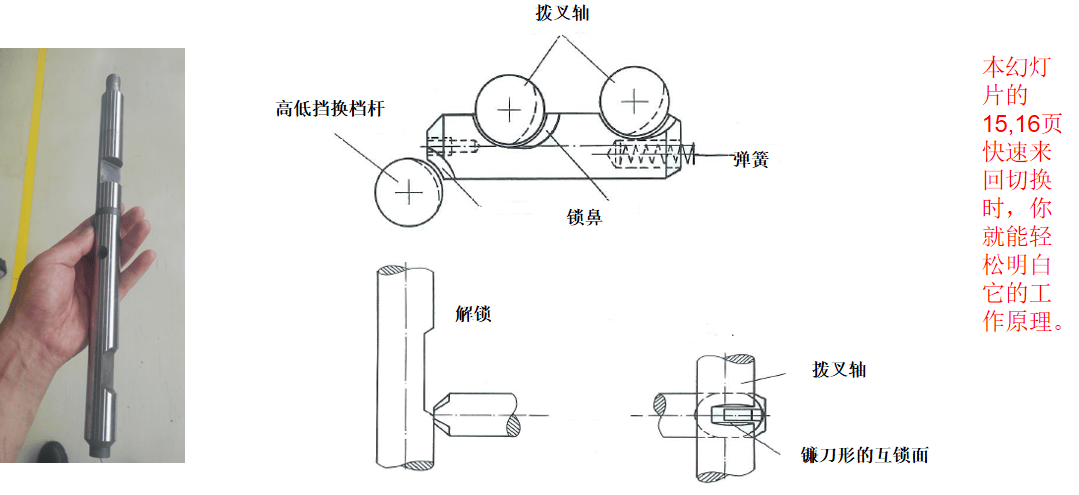

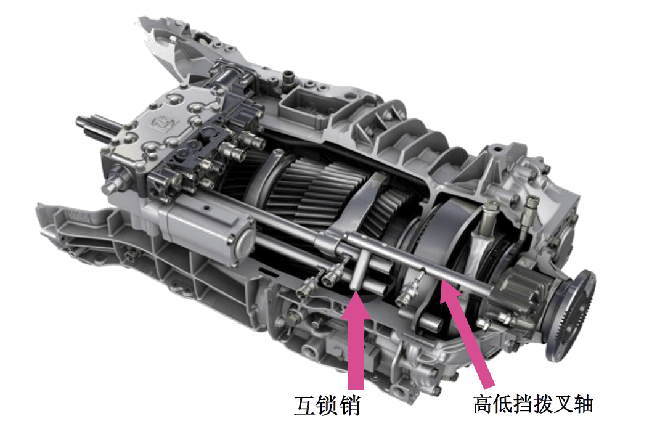

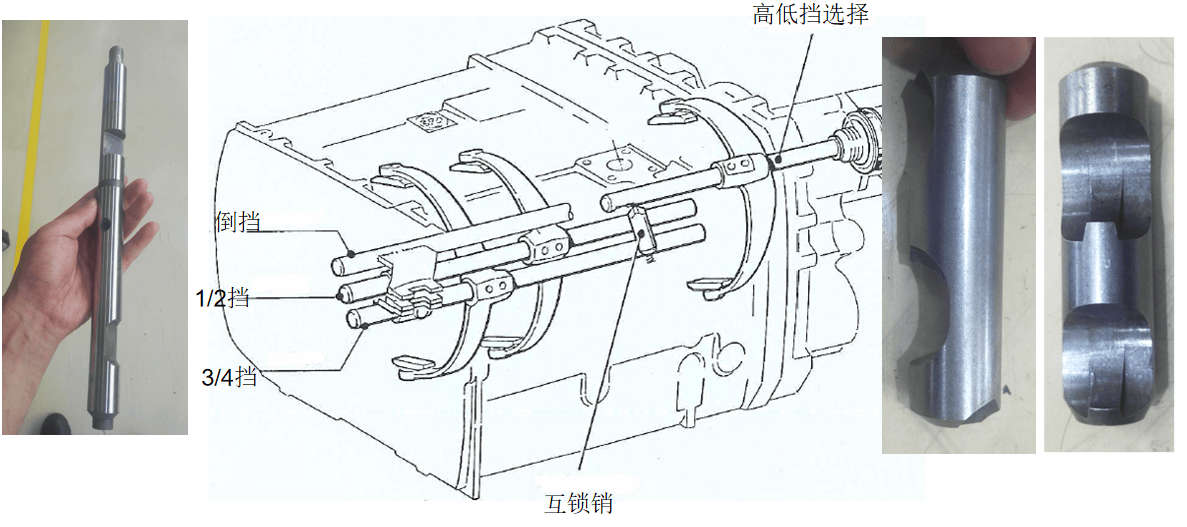

互锁功能
互锁功能
互锁锁定
互锁解除

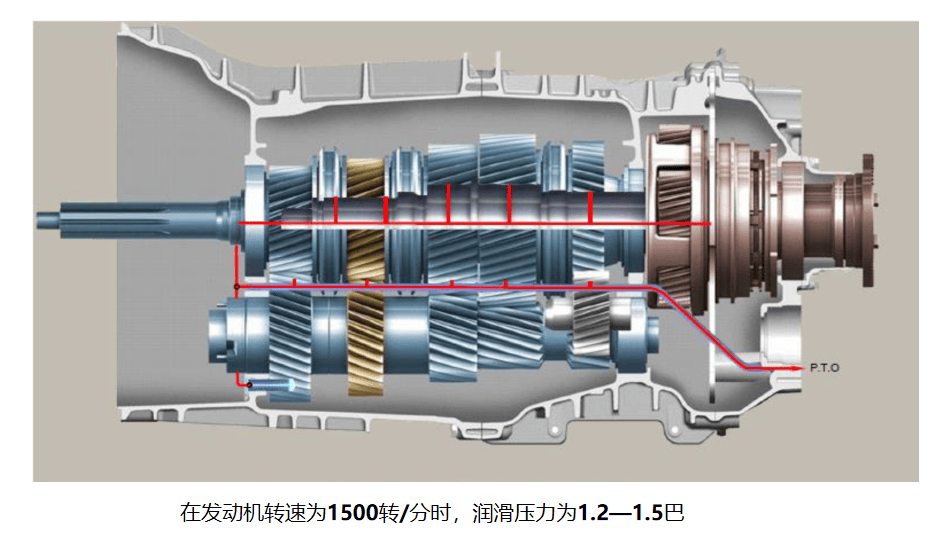

变速箱润滑系统

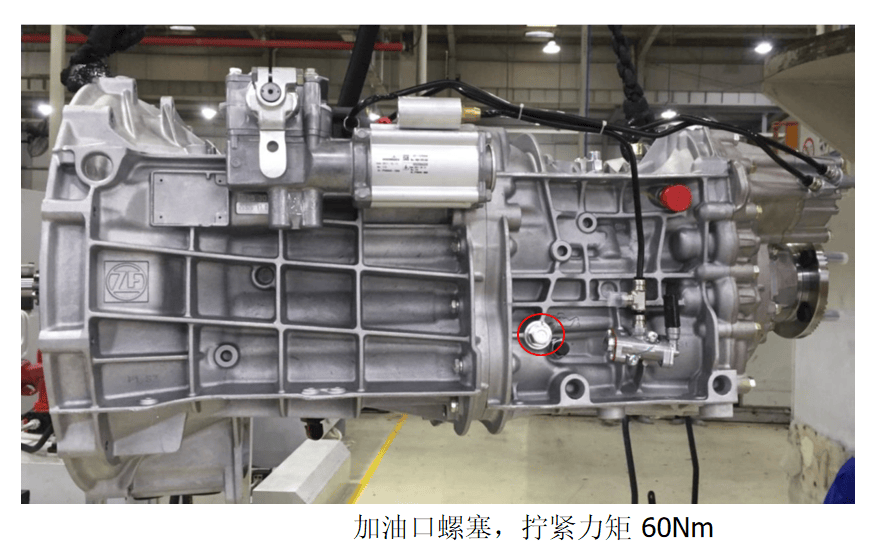

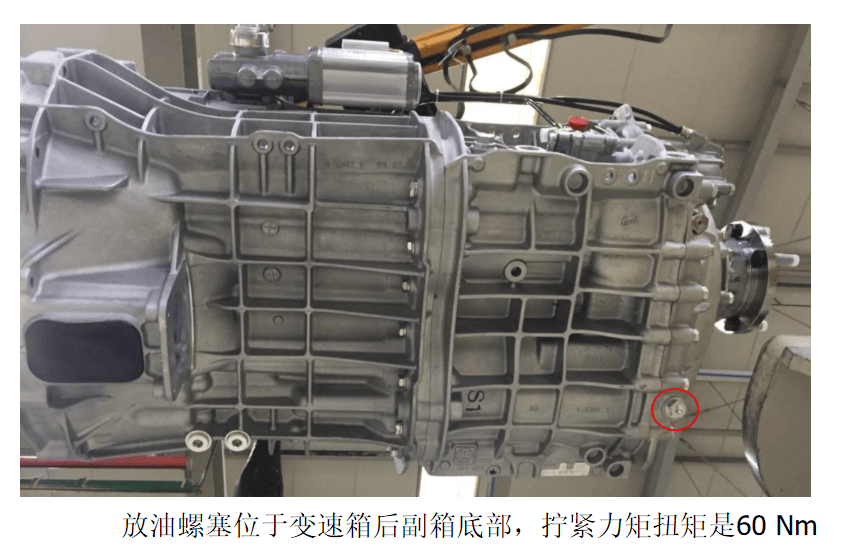

变速箱换油及油位检查
变速箱换油及油位检查

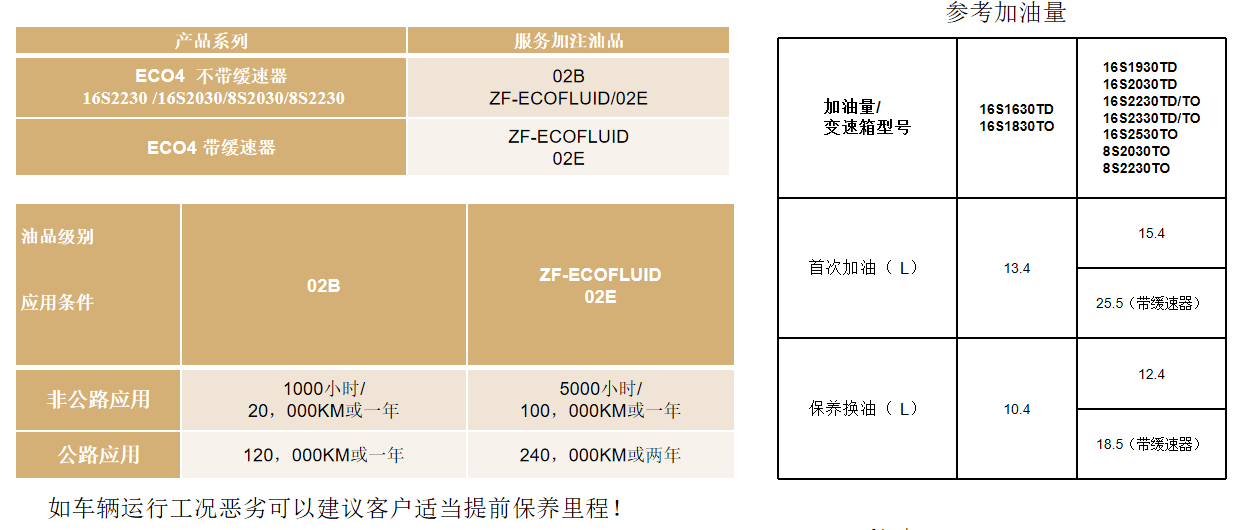

Ecosplit ４变速箱保养周期

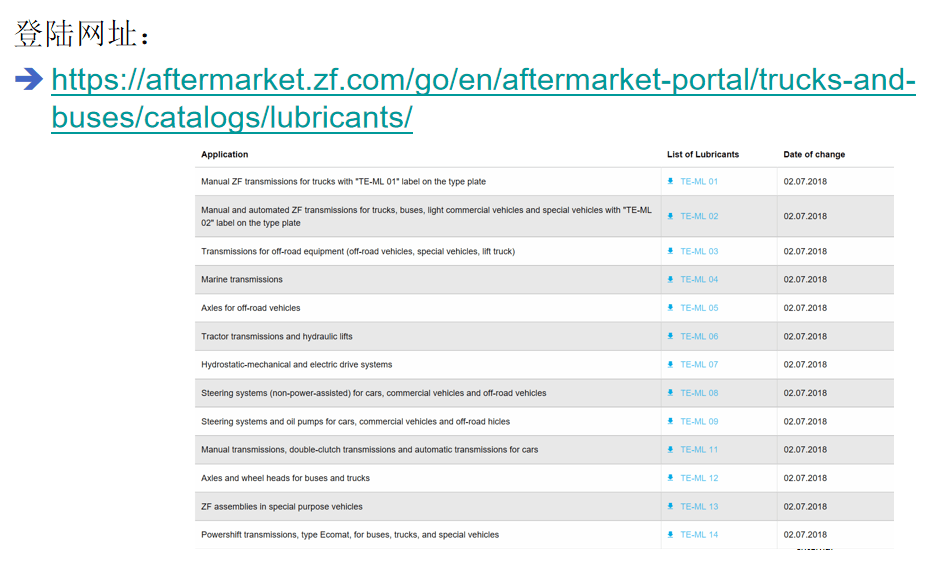

Ecosplit ４变速箱保养油品推荐清单

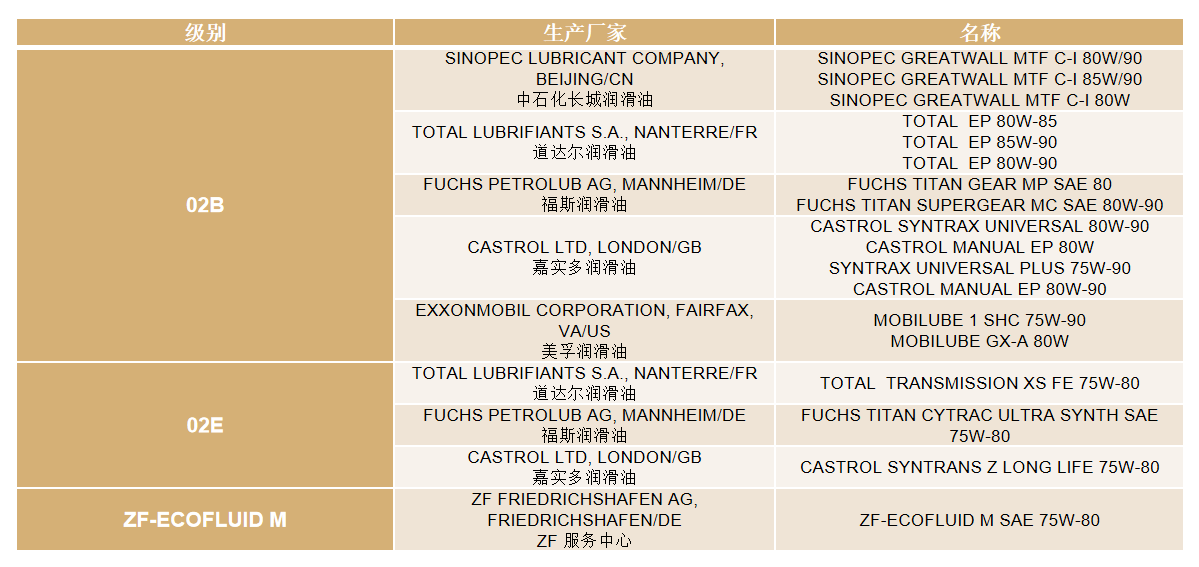

润滑油列表

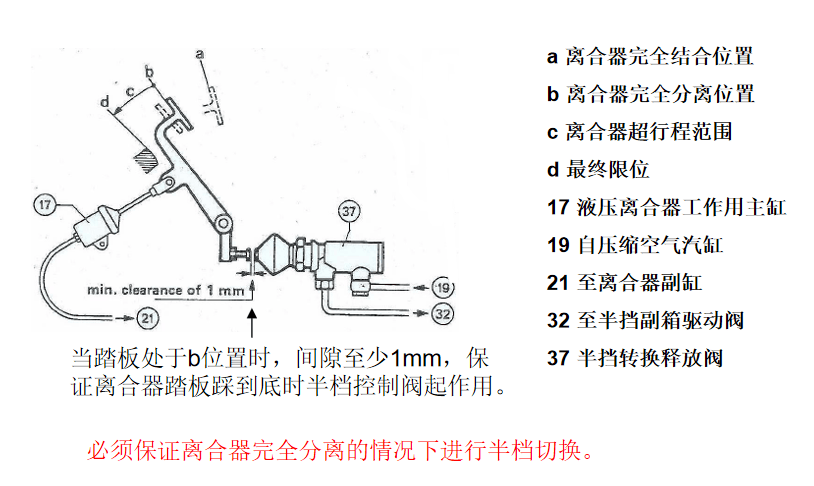

如何检查离合器是否彻底分离
为保证同步器系统的使用寿命和无故障运行，必须保证离合器能够彻底分离
可按以下方法检查离合器是否分离彻底：
1、发动机怠速运转，踩下离合器。
2、等待大约20秒钟, 慢慢挂入倒档。
如果有尖锐的打齿声，必须检查离合器。

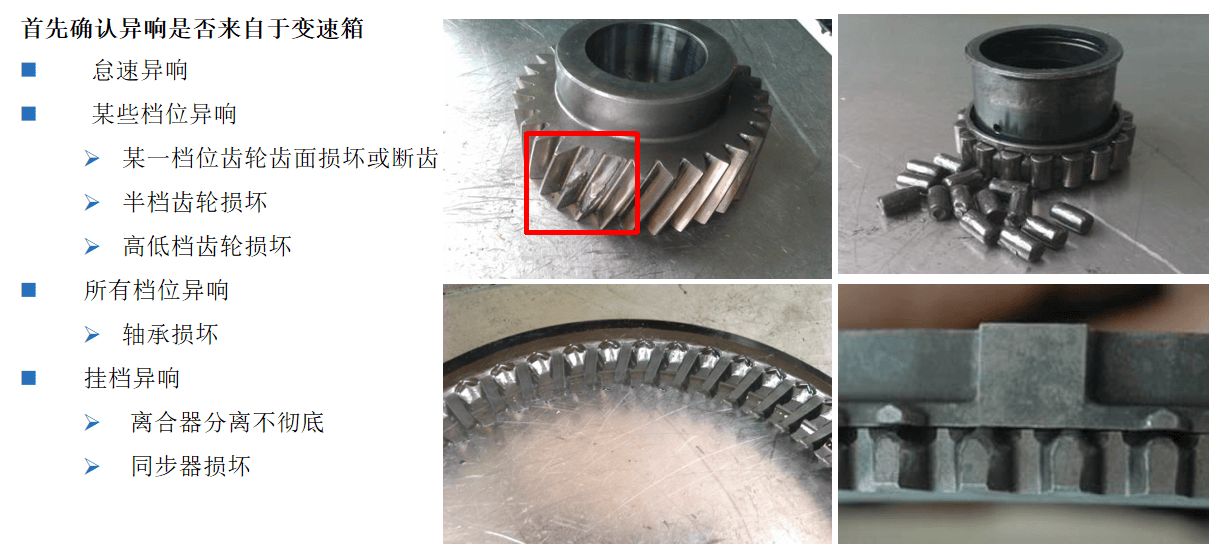

变速箱故障 -异响

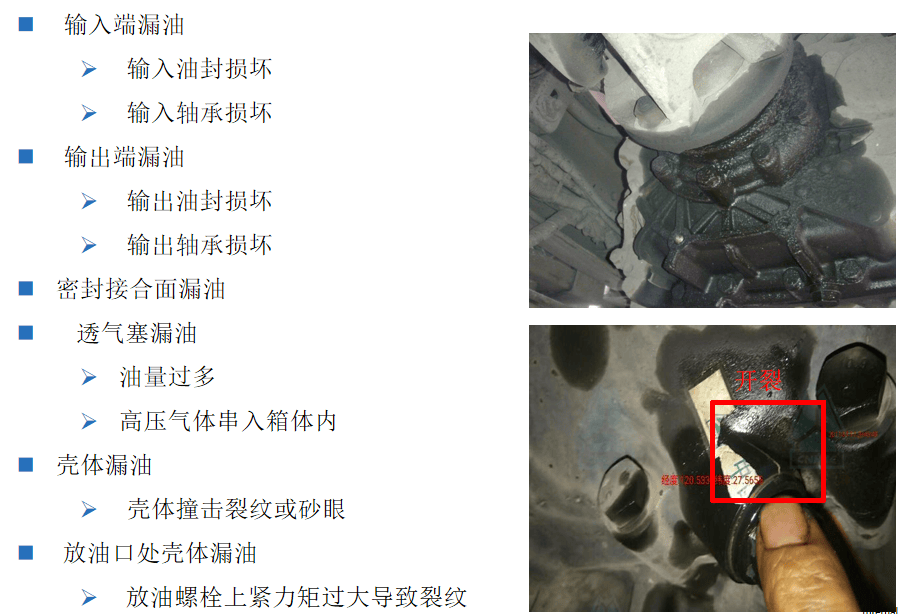

变速箱故障 –漏油
变速箱故障 -换挡困难或异响

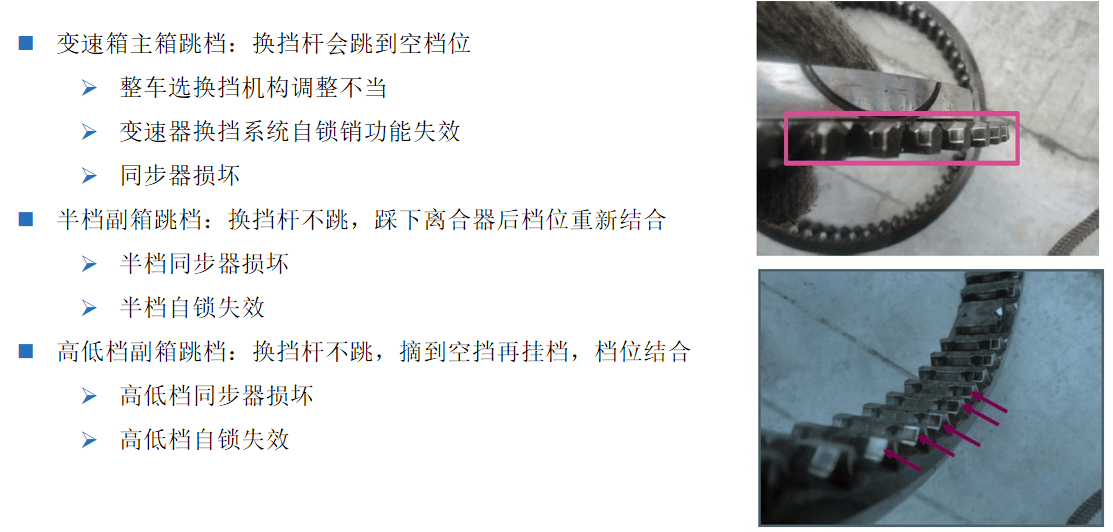

变速箱故障 –跳档
出现变速箱跳档故障时，首先判断是变速箱主箱跳档、半档副箱跳档还是高低档副箱跳档

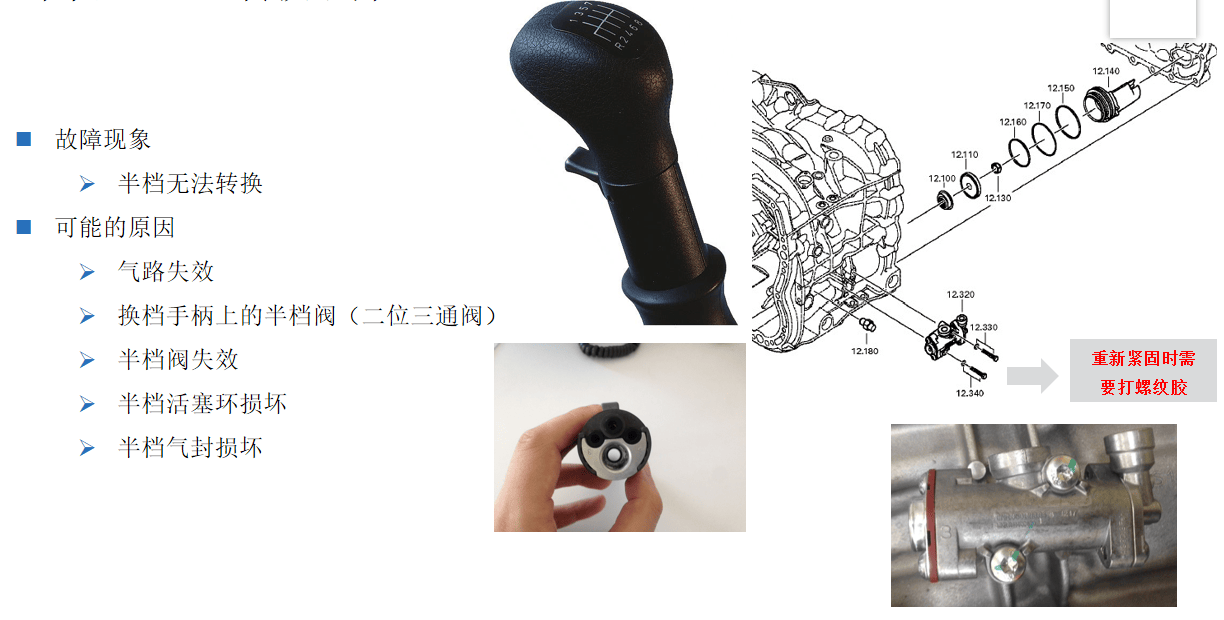

半档（GV）转换故障

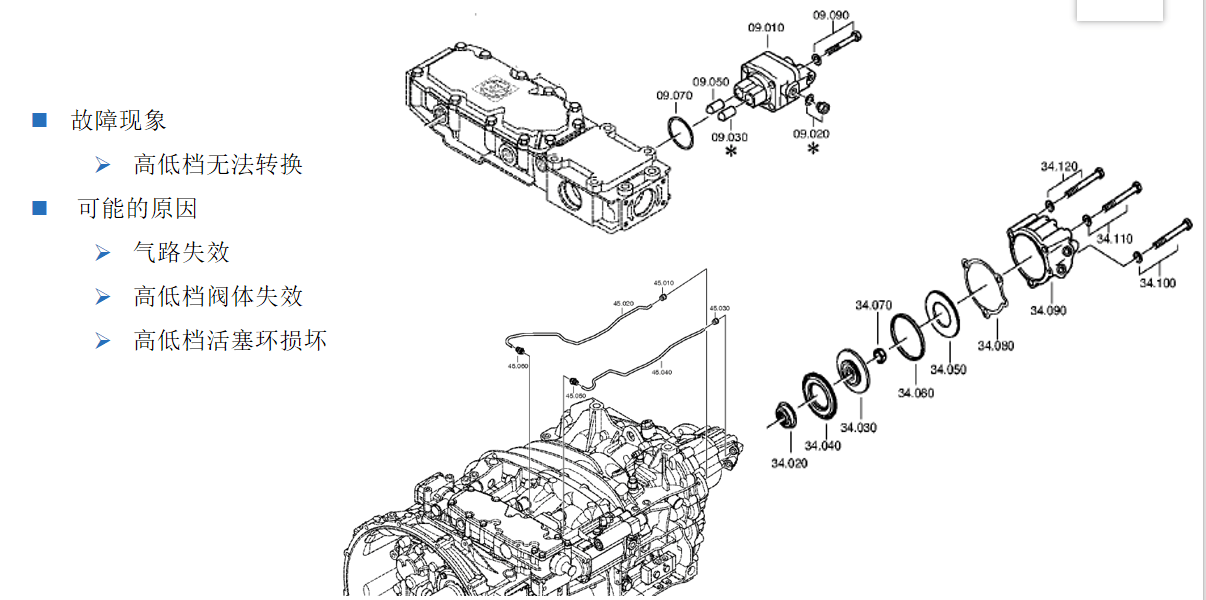

高低档转换故障
