整车气路维修培训
1
护卡小象客服3
1 气路系统简介
商用车由于载重大,制动系统及辅助用气组件通常采用压缩气体。
好的密封性能够起到隔声和消声作用,对汽车热性能和燃油经济性也会有好的影响,因此整车气路密封性非常重要。整车气密性涉及的方面非常广,设计、工装设备、涂胶工艺、零件质量、装配质量等。
售后气路密封性测试可以测量车身各泄露点和估算泄漏量大小,操作简单,常用的如肥皂水喷涂。

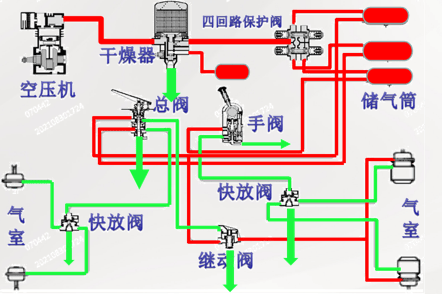

2 气路系统原理及主要部件

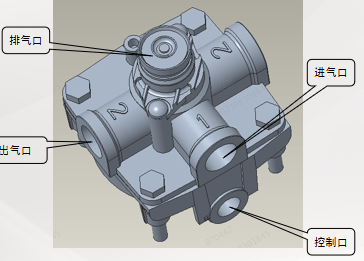

主要部件

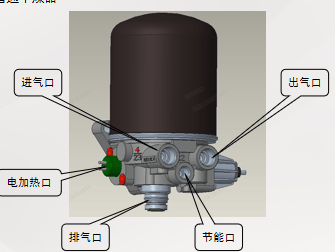

1、普通干燥器
1.滤油、滤水
2.防冬季结冰
3.调节系统压力

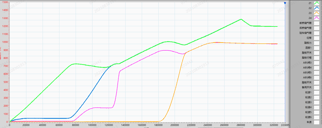

2、四回路
向四条回路充气,当某一回路失效,能保护其它回路的供气不受影响 ,具有顺序供气功能。
3、CAPU(4口)
集成普通空干+四回路。
4、ABS制动总阀
能对双回路制动管路随动控制其行车制动力大小,当某一回路失效时不影响另一回路的制动。

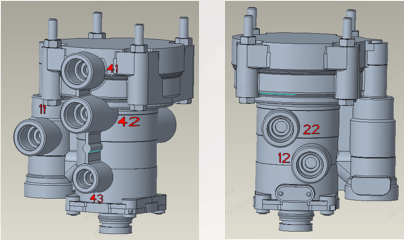

5、挂车控制阀
11:进气
41:后桥
42:前桥
43:挂车手阀
12:挂车红管
22:挂车黄管

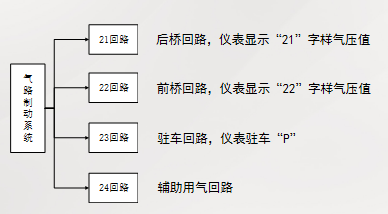

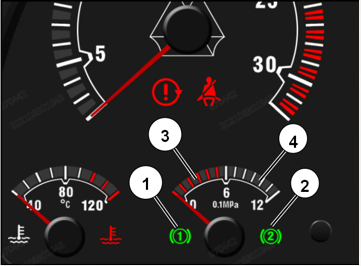

3 仪表气压显示
1:21回路
2:22回路

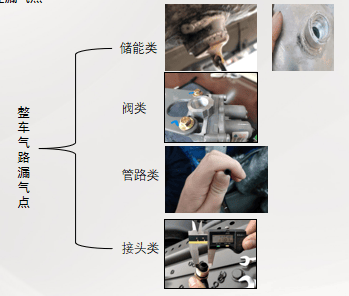

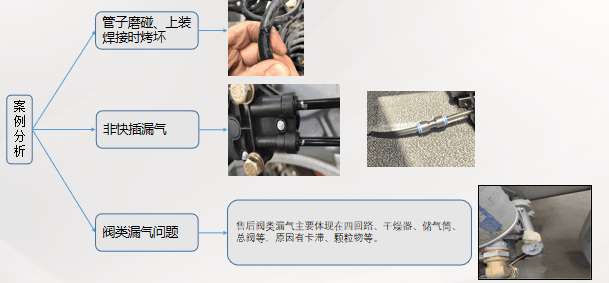

4 故障分析及检查点
5 气路系统维护
在制动用塑料管附近进行焊接、切割或钻孔时应遵守下列规定:
1)要先放掉管路中的气体;
2)将管路盖住以免受到火星、火焰及灼热切屑的损伤;
3)正常-40℃-80℃,无压力管子允许受热的最高温度为130C,持续时间最长为1小时。
