膜片式制动分室

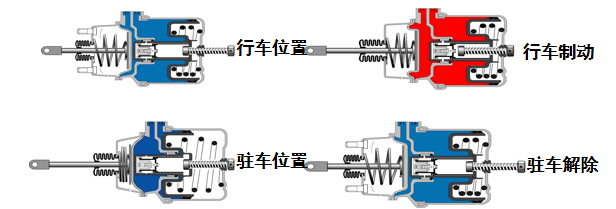

行车制动:气体通过11口进入制动室,作用在推盘上的力传递给制动杆;释放气体,弹簧推动推盘回位。行车时弹簧腔充气,大弹簧被压缩。
驻车制动:弹簧腔气体通过12口全部或部分被释放,通过活塞大弹簧作用在推盘上的力传递给制动杆;充入弹簧腔气体,气体压力推动活塞回位。
机械式解除制动装置:当弹簧腔压力降为0时,将弹簧腔六角螺栓拧出,大弹簧压缩,可解除制动。
第二章节

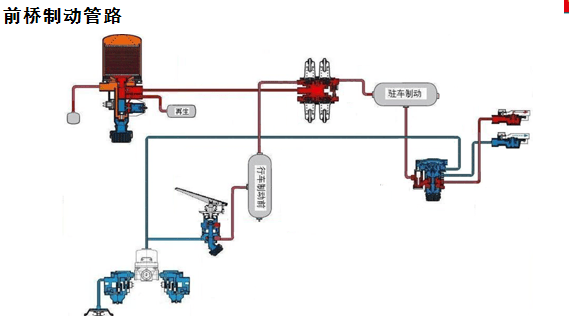

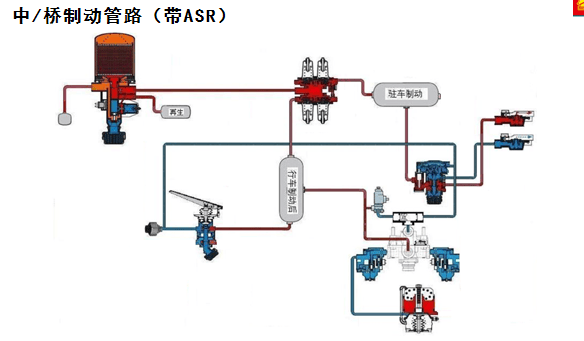

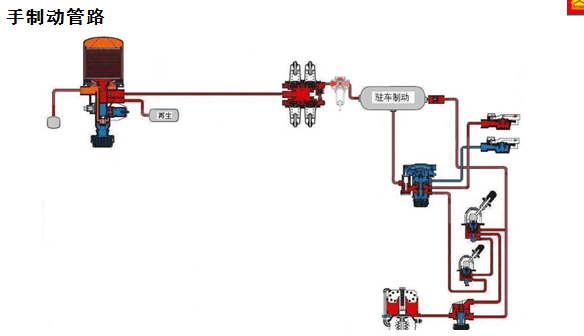

动系统管路的连接

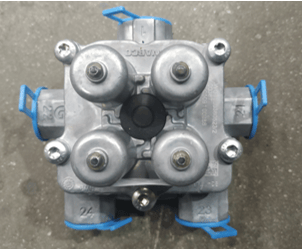

阀口含义
数字标号的含义:
”1“——该阀件的进气口
”2“——该阀件的出气口
”3“——该阀件的排气口
”4“——该阀件的控制口
凡是标有两位数字的表示某一接口的顺序。
”11“表示该阀件的第一进气口,
”12“表示该阀件的第二进气口,
”21“表示该阀件的第一出气口,
”22“表示该阀件的第二出气口。
标”+“号表示该接口的气压与出气口气压成正比;”-“表示与出气口气压成反比。

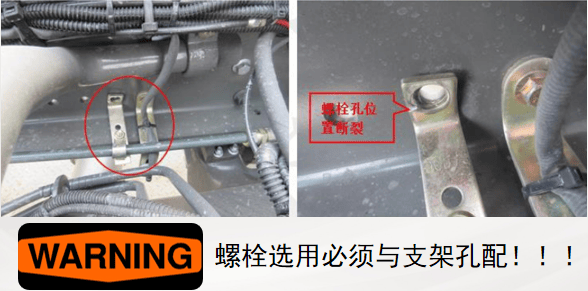

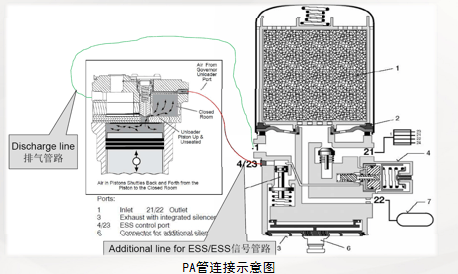

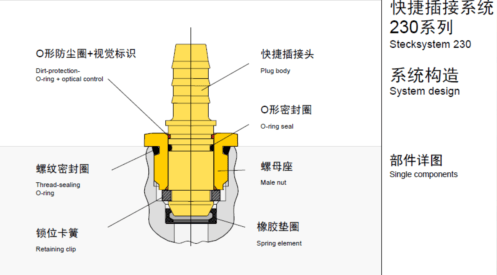

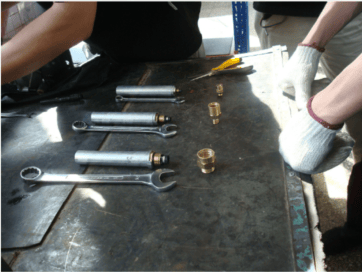

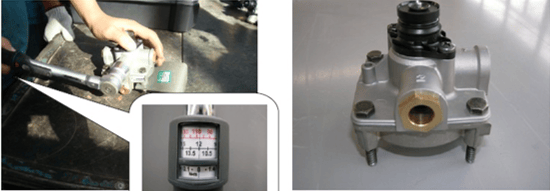

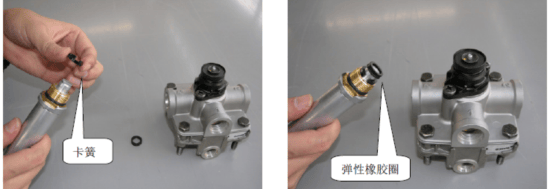

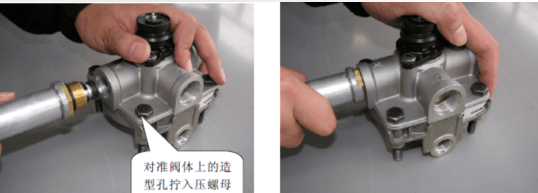

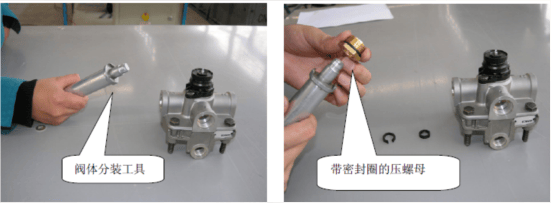

制动系统供能装置的PA管连接

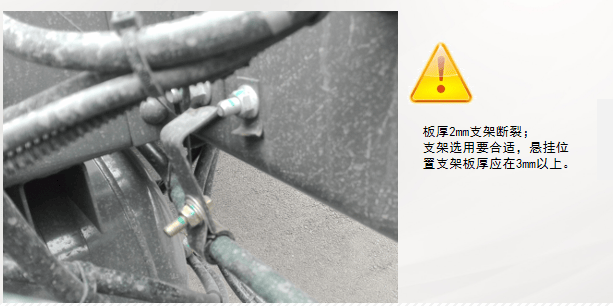

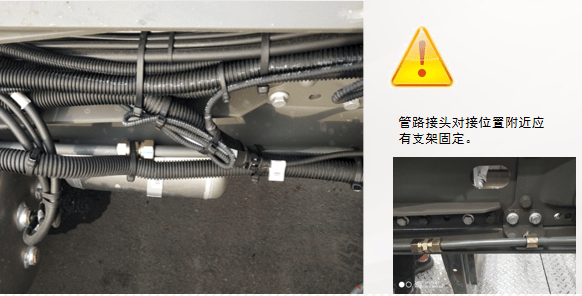

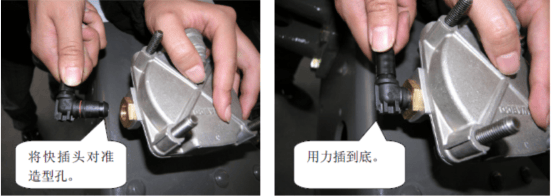

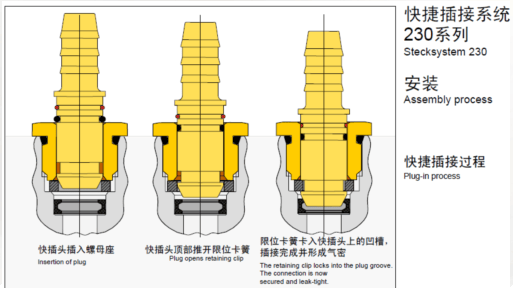

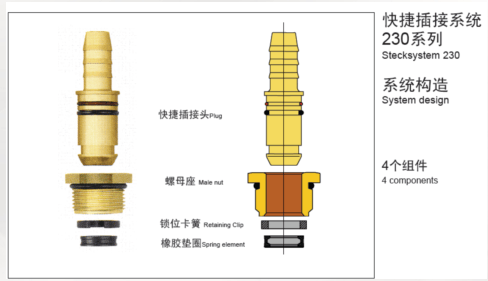

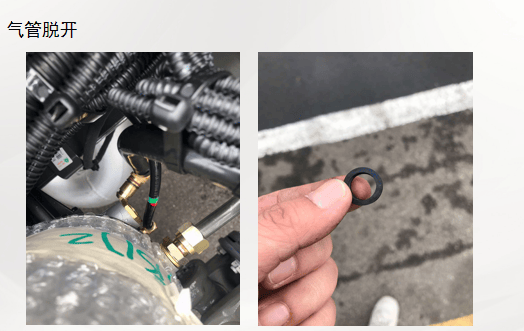

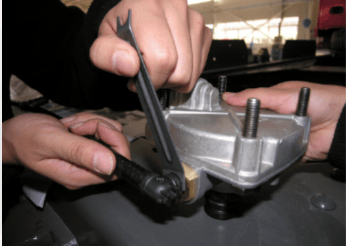

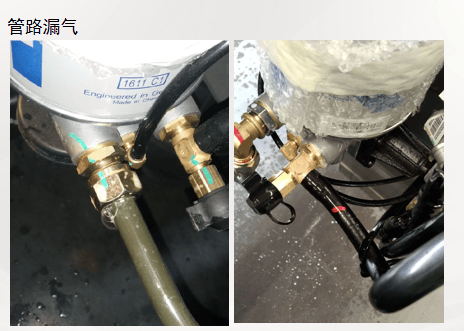

检测方法:使用翘板翘插接处,如快插接头的红色密封圈露出则为插接不牢。
第三章节

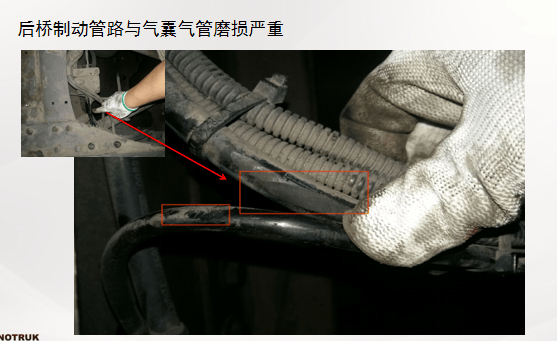

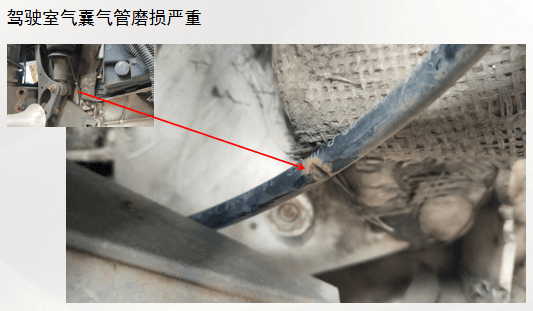

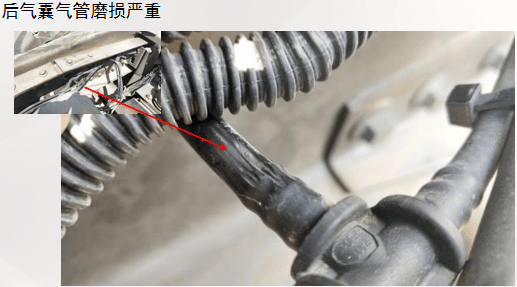

制动系统的故障
