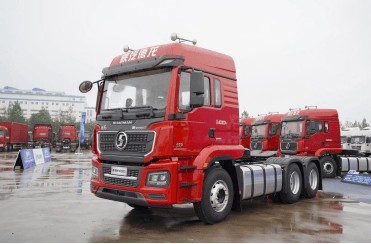

一、车型： M3000S LNG MT 牵引车

二、发动机号：WP13NG460E61

三、累计里程：214712 KM

四、故障描述：气量表不显示，指针不动。

五、分析及排查过程：

第一步：分析；

根据故障现象分析，可能是以下原因造成；

1. 仪表设置不当

2. 线束短路或断路

3. 变送器故障

4. can 网络故障

5. 气瓶转接头及电容线

第二步：检查维修；

1. 设置仪表，选择发动机型号 WP13LNG。

2. 定制接头插入变送器，仪表不显示 200 气量

3. 在防火墙处测量 C-CAN 黄综和绿综线电压 2.5 和 2.5Ⅴ，测量电阻 120 欧，电阻不正常，应该 60 欧。

4. 断开插头，在底盘测测量黄综和绿综电阻无穷大，再断开变送器插头测量电压 24v，0v，0v，0v，电压不正常。C-CAN 电阻 120 欧，在插头十公分处有 120 欧外挂电阻。通过检查线路，在驾驶室前端（俗称黄金湾）处因磨损导致 C-CAN 双胶线断路，修复处理排除故障。
