故障名称：发动机动力不足 水温飘红

车 型：新 M3000S LNG MT

故障现象：车辆水温表到顶，机油灯亮，动力不足。

故障分析:导致此故障应该是车辆网络故障，检查 CAN 线，陕汽新 M3000S 启动受硬线控制。

维修过程:

用万用表测量仪表 A 插头 22 针脚 CAN-H 电压 1.1V，23 针脚 CAN-L 电压 0.51V初步判断是 CAN 线虚接。

采用分段测量法，拔掉防火墙 F3 插头测量 8 针脚和 9针脚驾驶室端电压 H-2.54V\L-2.45V 正常,驾驶室下端电压不正常，断开底盘与发动机接口 A 插头 1 和 2 针脚后测量底盘端正常，发动机端不正常，测量 ECU（BC3/BC4)针脚到 A 插头 1.2 号针脚线束电阻都小于 1 欧姆线束正常，怀疑是 ECU 故障，插上新 ECU 后测量故障依旧，分析此发动机上湿度传感器的通讯就是用这路CAN 怀疑是湿度传感器或线束故障，拔掉传感器故障依旧，检查线束发现传感器5V 供电线和CAN-H.CAN-L 线束磨破虚搭，导致 CAN 通讯故障，故障验证将此3 根线拧到一起并测量 CAN 线都是 4.98V,维修处理后试车正常。

结论:

该故障为 CAN 线路磨破搭铁导致。维修后试车正常。

维修感受：

因前期维修时未将该线固定好导致线束磨损。以后在维修任何车辆时，按线路布置及捆扎规范，对维修的线路做好防护避免二次维修。

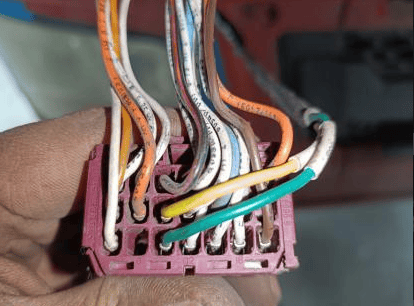

维修附图：
