一、新能源汽车概念及新能源汽车分类

广义的分类:

1、电动汽车 陕汽牌纯电动码头牵引车

2、气体燃料汽车 陕汽牌天然气汽车

3、两用燃料汽车 (乘用车为主)

4、双燃料汽车 陕汽牌柴油-天然气汽车

按照燃料的来源可分为:

1、基于传统燃料的节能环保汽车:陕汽牌一油电混合动力汽车

2、基于天然气和石油伴生品的燃气汽车:NG汽车和PG汽车

3、基于石化化工的替代燃料汽车:陕汽牌一二甲醚清洁燃料汽车

4、生物燃料汽车： 醇类汽车和生物柴油汽车

5、燃料电池汽车和纯电动汽车:

二、天然气概念及天然气汽车分类

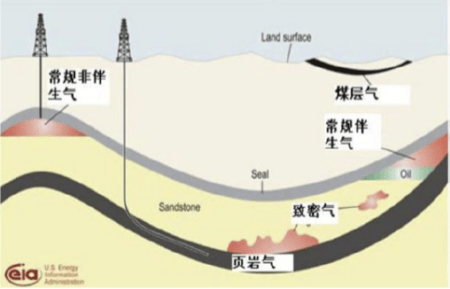

1-1、什么是天然气

天然气是指天然蕴藏于地层中的烃类和非烃类气体的混合物，它是一种多组分的混合气体，主要成分是烷烃，其中甲烷的含量可达86~97 %，占绝大多数，另有少量的乙烷、丙烷和丁烷，此外一般还含有硫化氢、二氧化碳、氮和水分蛴批譫美趔少量成分。

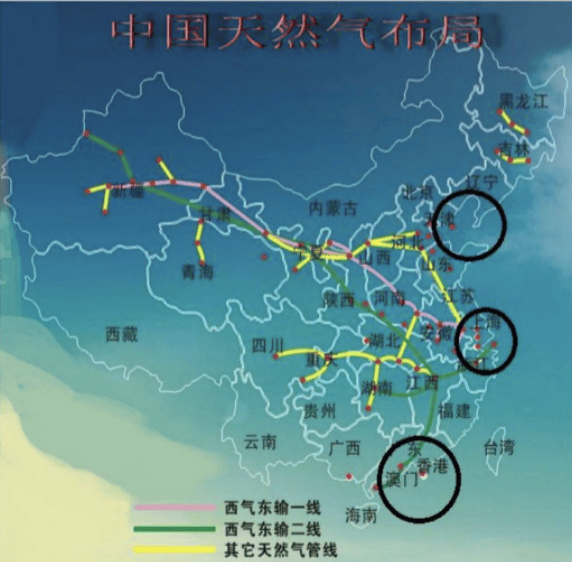

1-2、我国天然气的发展概况

1-3、气体燃料汽车的分类

1、CNG&CNGV:压缩天然气是将天然气经三级加压，气体压力高达20Mpa，以气态储存于容器中。它与管道天然气的组分相同，主要成分为甲烷(CH4)。CNGV即ь臒腹C籤今莧→盾汽车

2、LNG&LNGV: 液化天然气 由天然气经“三脱”后,加压、节流(深冷)降温至-162℃得到的一种无色无味、无毒、挥发性液体。

3、LNGV即LNG汽车LPG&LPGV:液化石油气，实际上是由含三个或四个碳原子的烃类如丙烷(CH)、丙烯(CH)、丁烷(CHo。)、丁烯(CHg)为主的一种混合物，按其生产形式不同，分为油气田和炼油厂液化石油气。LPGV即LPG汽车

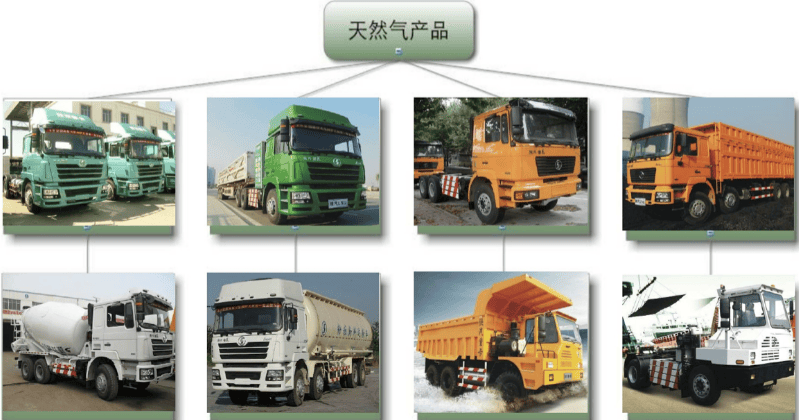

二、陕西重汽天然气汽车产品系列

陕西重汽天然气产品已完成对常规柴油汽车产品的全面覆盖。具体车型包括牵引车，自卸车，专用车，特种车

三、陕西重汽天然气汽车产品结构与工作原理

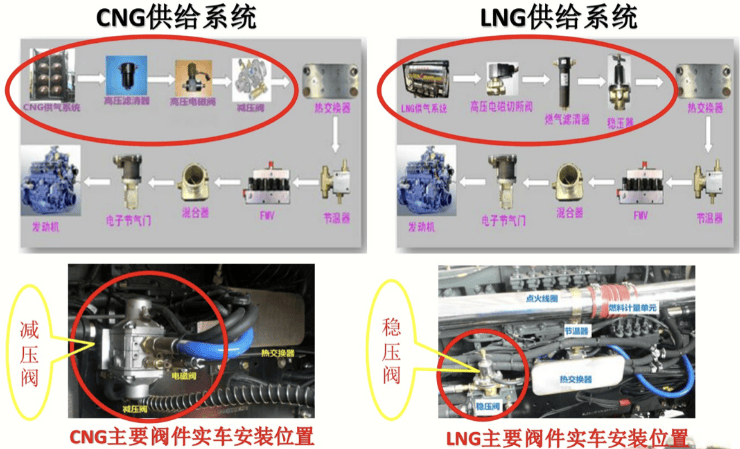

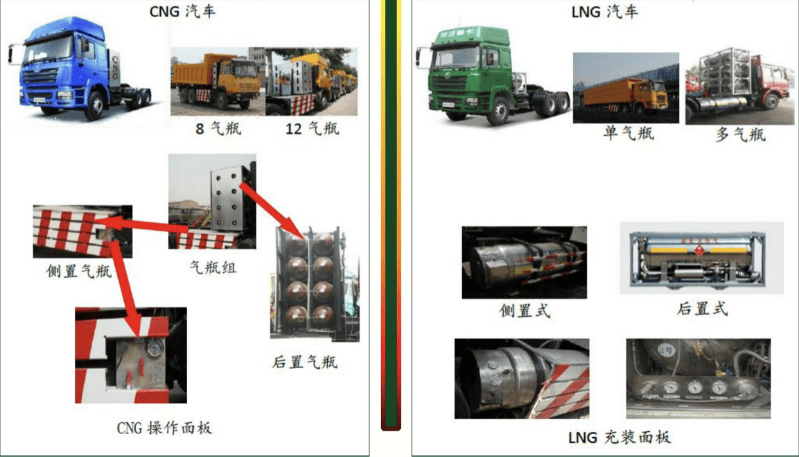

3.1 CNG与LNG汽车的区别

3.1 CNG与LNG汽车的区别(续二)

3.1 CNG与LNG汽车的区别(续三)

天然气车辆发动机中要利用的压缩天然气的爆炸，由于气体挥发的性质，在自发的条件下基本是不具备的，所以需要使用外力将天然气浓度维持在5%到15%之间以触发爆炸.

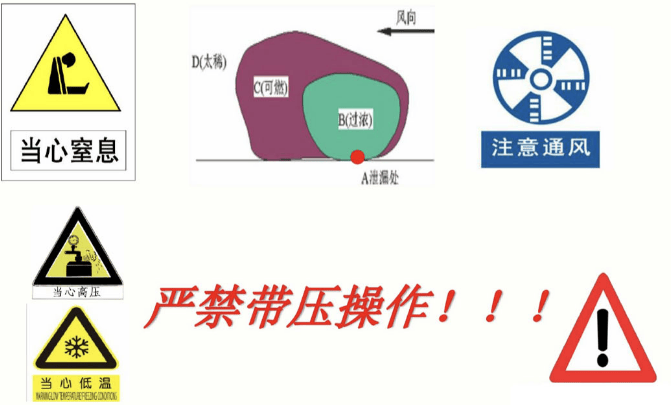

3.2天然气汽车使用与维修安全注意事项

天然气燃烧后的产生物:CH4+2(02)=C02+2(H20)
注意!!!
天然气燃烧爆炸极限:5~15%,>自燃温度:650'C。
LNG密度:0.426Kg/L:气态NG密度:0.75Kg/L
车辆停放时应停置于通风良好的环境中。严禁将车辆停放在密闭的空间!
车辆停置区>10米范围内严禁明火进入!

3.2天然气汽车安全注意事项(续二）

3.2.1 CNG 压缩天然气-使用安全注意事项

3.2.2 LNG 液化天然气-使用安全注意事项

3.3 CNG天然气汽车燃气供气系统原理图

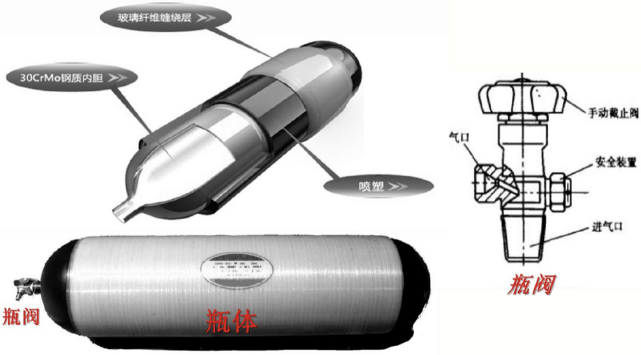

3.3.2 CNG 气瓶的结构及瓶阀

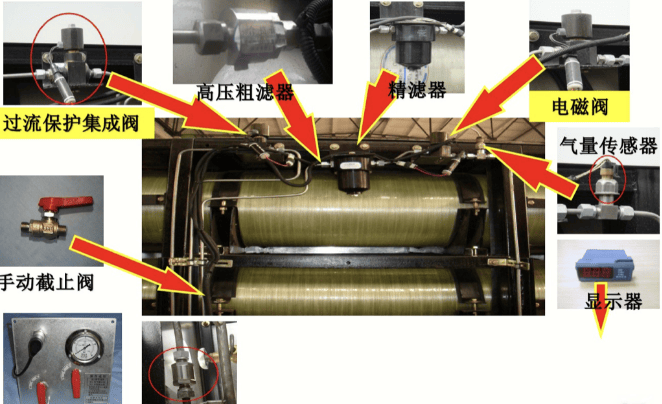

3.3.3CNG供给系统主要部件简介

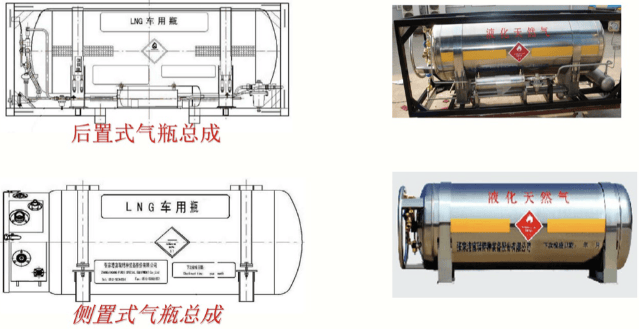

3.4 LNG气瓶的结构及工作原理

3.4.1LNG车载低温绝热气瓶

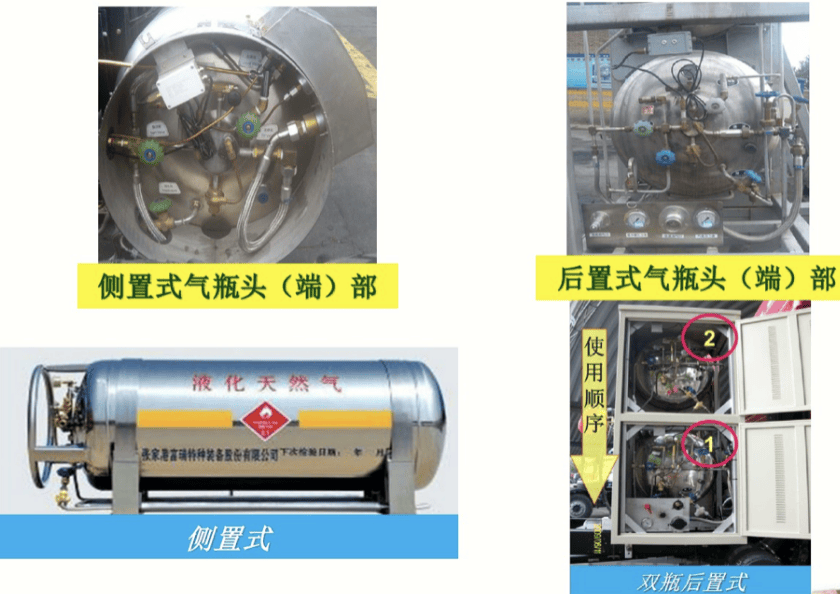

3.4.1 LNG气瓶的结构及阀件

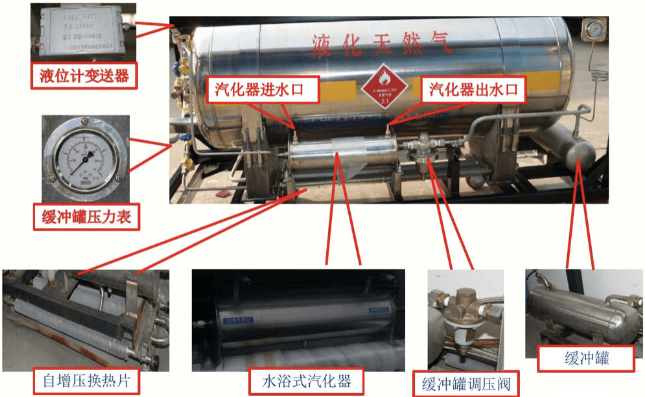

3.4.1LNG气瓶及供给系统组成

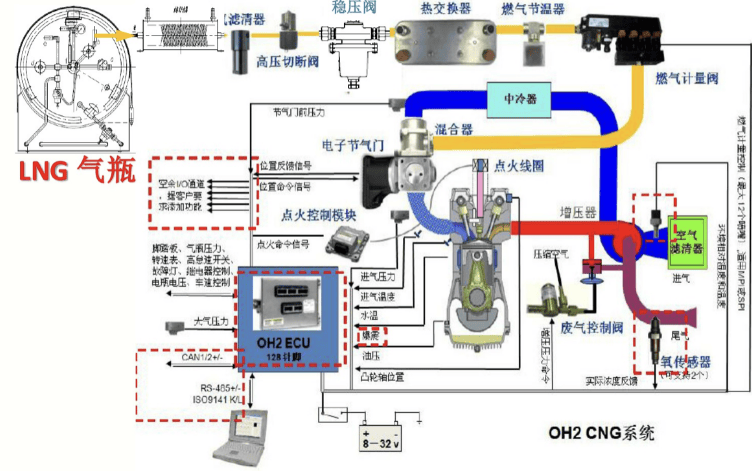

4.2.1 LNG 供给系统与潍柴伍德沃德燃气电控系统示意图

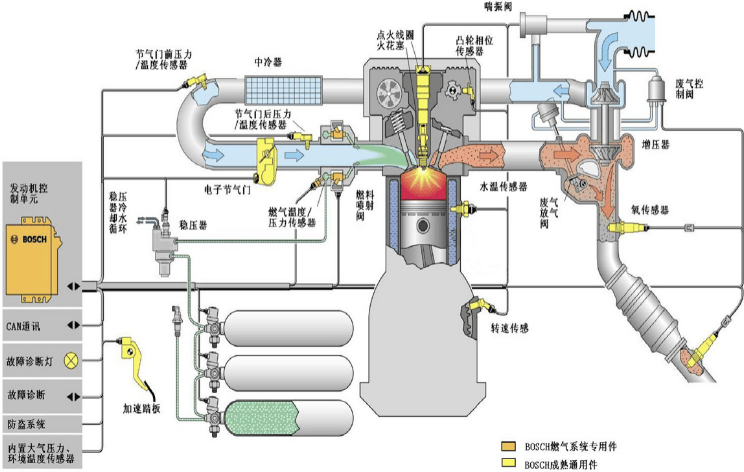

4.2.2 LNG 供给系统BOSCH 燃气控制系统示意图
