一、拉带现场诊断标准流程

故障模式：橡胶老化

故障描述：拉带总成上的拉带垫片（黑色橡胶垫）在贮存和使用过程中，由于受外因素的而引起橡胶物理化学性质和机械性能的逐步变坏，最后丧失使用价值

诊断流程零件号：DZ93259561493

1.橡胶异常表面上表现为龟裂、发粘、硬化、软化、粉化、变色、长霉等。

2.排查拉带的使用时间，拉带垫片的橡胶使用寿命一般为5-10年，判断是否超期

超期：更换拉带

未超期：根据使用环境，进行简单的橡胶老化分析，老化的因素有:

（1） 热氧老化：氧、臭氧的氧化作用，加之提高温度会催化氧化反应。

（2）光：光照的一面受紫外线作用通常会出现网状裂纹。

（3）水：橡胶淋雨或浸泡在水中时，容易破坏。特别是在水浸泡和大气曝露的交替作用下，会加速橡胶的破坏。

（4）其它:对橡胶的作用因素还有化学介质、变价金属离子、高能辐射、电和生物等。

以上四种情况只要是室外使用橡胶老化不可避免，故只需了解顾客使用环境在以上因素有无特别之处即可。

（5）机械应力:在机械力的反复作用下（如震动、摩擦），容易引发臭氧龟裂，故需定期检查拉带螺栓是否紧固。

3.更换拉带。

故障模式：螺栓损坏

故障描述：螺栓断裂、螺纹损伤

诊断流程零件号：DZ91189562505；DZ95319561715。

1.螺栓异常：螺栓开裂、断、明显松动

目测是否开裂、断；手摇拉带检查是否松动

开裂、断：更换拉带

松动：上紧螺母，检查是否能够紧固拉带，检查拉带螺栓螺纹和螺母螺纹是否损坏

螺母螺纹损坏：更换螺母

螺栓螺纹损坏：更换拉带

能够拉紧拉带：定期检查拉带是否松动

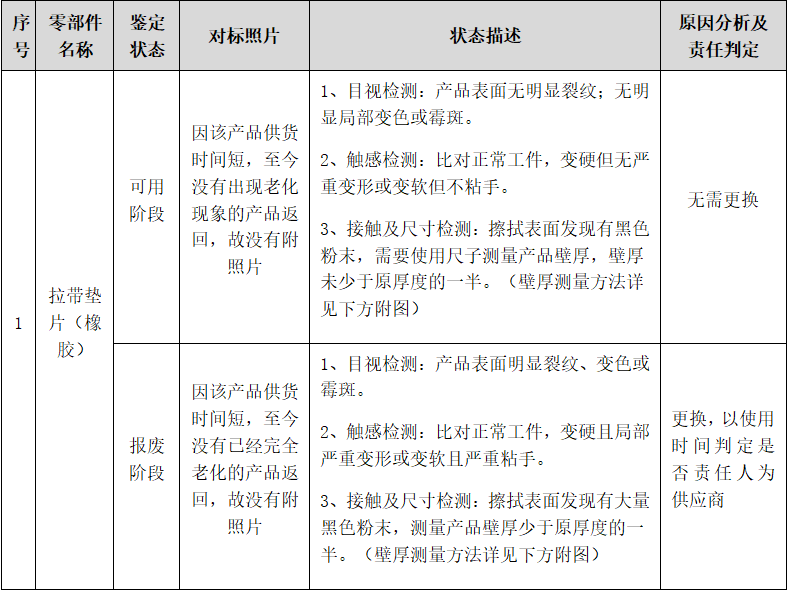

二、拉带现场判定标准

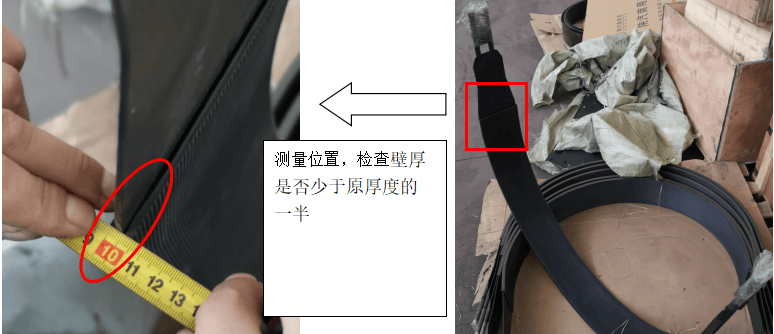

说明：壁厚测量方法详见下图

三、拉带维修、拆卸、装配标准

拉带维修、拆卸、装配标准：

拉带拆卸流程：

1、依次将4个备母退出。

2、依次将4个锁紧母退出。

3、拔出拉带。

装配要求：

1、拉带上装，两边对称；

2、要求打紧扭矩为100Nm。

拉带装配流程：

1、放正拉带，将4固定螺栓穿入相对位置；

2、上紧4个锁紧螺母，保证两边对称，保证打紧扭矩达到100Nm；

3、上紧4个备母，保证备母锁死锁紧螺母。
