一、记忆电缆现场诊断标准流程
故障模式：记忆电缆磨损、划伤、割裂
故障描述：记忆电缆不通讯
诊断流程零件号：DZ95319561597；DZ96259562023；DZ96259562022；DZ93259561584；DZ96259563076；DZ91189561461；DZ96259562146
车辆在发现碰撞或者拆卸其它金属件时，造成磨损、割裂风险。
1.驾驶室液位计显示“0”L
2.如为上图显示磨损与划伤失效状态照片，外观状态较为明显，记忆电缆失效。
3.更换记忆电缆
故障模式：记忆电缆存储、读取失效
故障描述：变送器无法读取记忆电缆存储的出厂参数
诊断流程零件号：DZ95319561597；DZ96259562023；DZ96259562022；DZ93259561584；DZ96259563076；DZ91189561461；DZ96259562146
记忆电缆内部芯片故障，导致出现不能正常读取参数。
1.驾驶室液位计显示“0”L；驾驶室液位计显示“405”L；
2.使用“LNG液位系统诊断工具”连接记忆电缆。
3.如为上图所示，无法连接或连接后气瓶类型、传感器类型不显示，即记忆电缆调试错误。
4.重新调试记忆电缆或更换记忆电缆。
二、记忆电缆现场判定标准

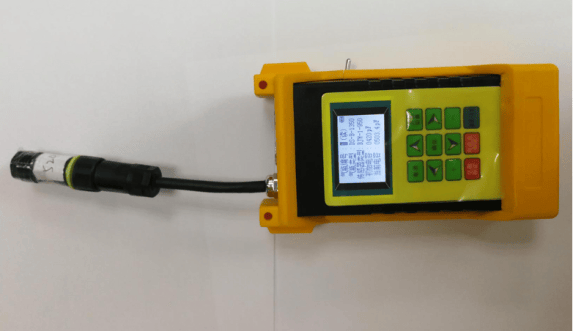

LNG液位系统诊断工具
操作步骤：
1、直接观察记忆电缆是否存在割伤、破裂，与变送器连接处是否松动。
2、将记忆电缆与液位变送器连接处拧开，将LNG液位系统诊断工具与记忆电缆连接。
3、右侧开关上电LNG液位系统诊断工具，上电后默认选择为“记忆电缆”，直接点击LNG液位系统诊断工具“确定”键进入记忆电缆设置面板。

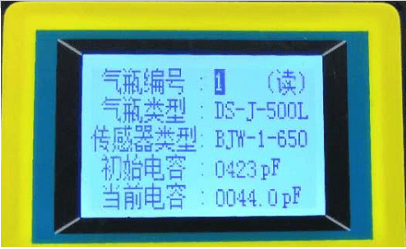

4、进入电缆设置面板后，依次查看“气瓶编号”、“气瓶类型”、“传感器类型”、“初始电容”、“当前电容”；
气瓶编号：单瓶时为默认均为1，双气瓶时，气瓶2记忆电缆为2；
气瓶类型：即气瓶生产厂家及容量大小，与气瓶金属铭应一致；
传感器类型：即气瓶内胆焊接传感器厂家及长度，与气瓶金属铭应一致；
初始电容：即气瓶在空瓶时设置的空瓶电容，与气瓶金属铭应一致；
5、以上参数其中任何一个与气瓶金属铭不一致，可重新设置相关参数，点依次按键“确定”、“自定义标定”。

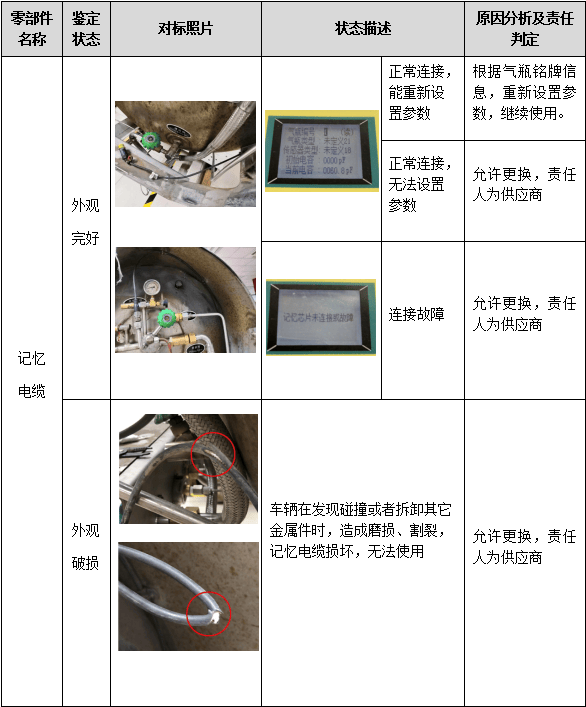

三、记忆电缆旧件检测试验标准
记忆电缆旧件检测方法：
步骤一：将记忆电缆旧件连接到LNG液位系统诊断工具；

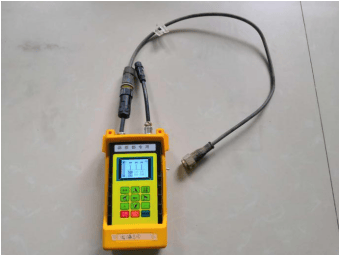

（LNG液位系统诊断工具连接记忆电缆）
步骤二：进入电缆设置界面，如能不能正常读取参数判断旧件失效；

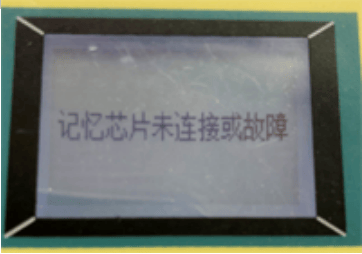

（LNG液位系统诊断工具读取记忆电缆参数失效）
步骤三：进入设置界面，如能读取参数，并且对气瓶参数进行设置，则证明记忆电缆性能正常；
（LNG液位系统诊断工具设置记忆电缆参数）
四、记忆电缆维修、拆卸、装配标准
记忆电缆维修、拆卸、装配标准：
记忆电缆拆卸：
记忆电缆拆卸流程：
步骤1：将记忆电缆与液位变送器连接处拧开；

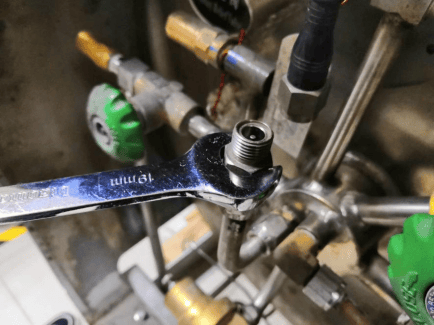

步骤2：用扳手固定底部玻璃烧结；

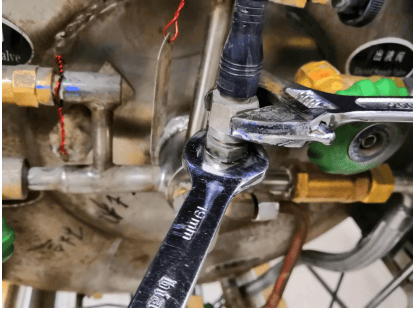

步骤3：用扳手逆时针将记忆电缆金属连接器拧开；
注：由于玻璃烧结和气瓶连接在一起，一旦松动会出现漏气，所以在拆卸记忆电缆的时候，一定要固定住底部连接的玻璃烧结。
记忆电缆装配要求：

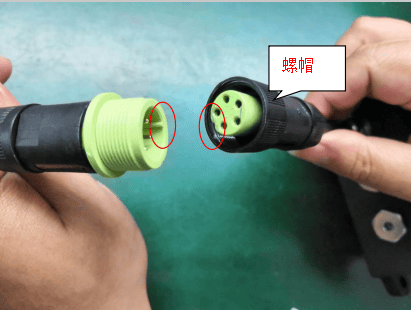

1、将记忆电缆连接头与变送器对插（对准缺口，图中红色圈），然后将螺帽拧紧；
2、用扳手固定住玻璃烧结；
2、将记忆电缆与玻璃烧结对插，用扳手顺时针拧紧至与玻璃烧结完全贴合；即完成安装；拧动时，玻璃烧结不能出现松动；
