气体机诊断软件的使用
一、进入诊断页面
点击开始菜单栏里面的 GCP display 或者软件文件夹里的

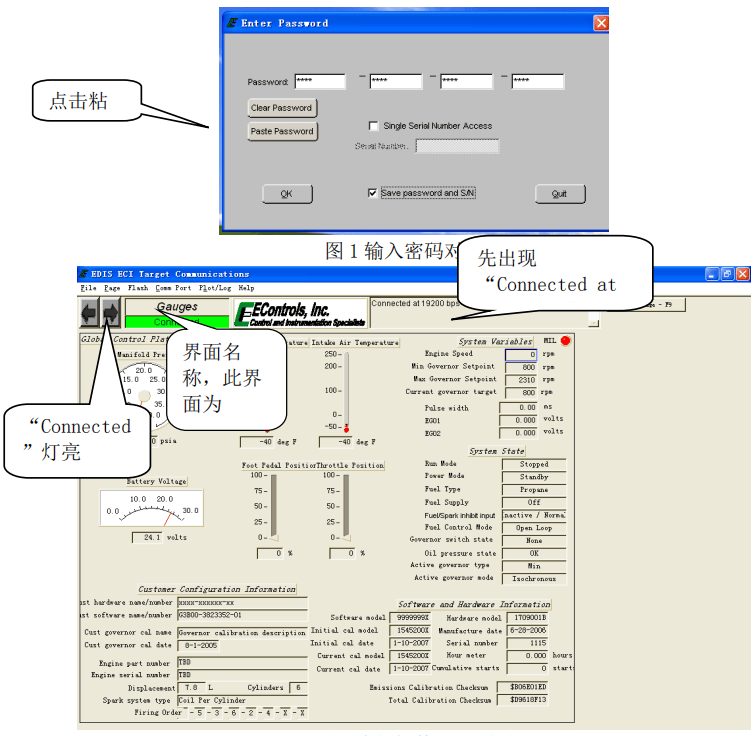

图标，出现图 1 所示对话框，将密码复制后，点击 paste password（粘贴），再勾上 save passwordand SN （勾选后密码就保存下来了，以后使用不需要再输入密码），点击 OK 进入图 2的诊断软件主界面，正常连接首先右边会先出现“Connected at 19200 bps”，接着“Connected”将以绿色显示。
二、故障码界面介绍

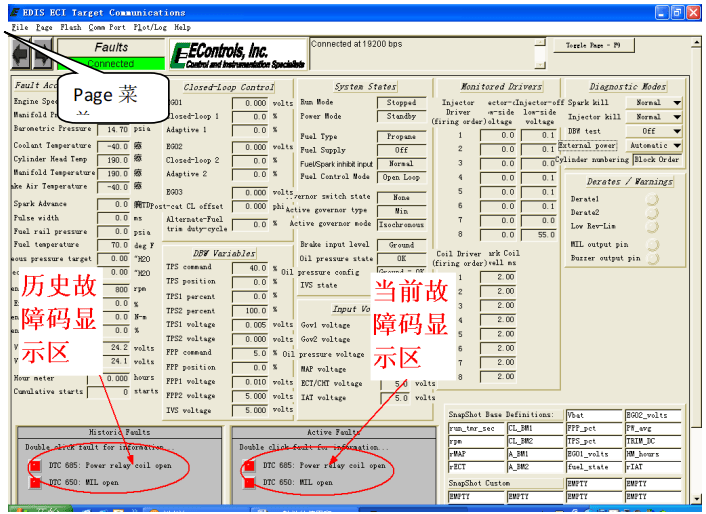

进入故障码管理页面的方法，单击主界面菜单栏上的“Page” ，在下拉菜单上单击“Faults”，会弹出下图 所示的故障码显示界面。

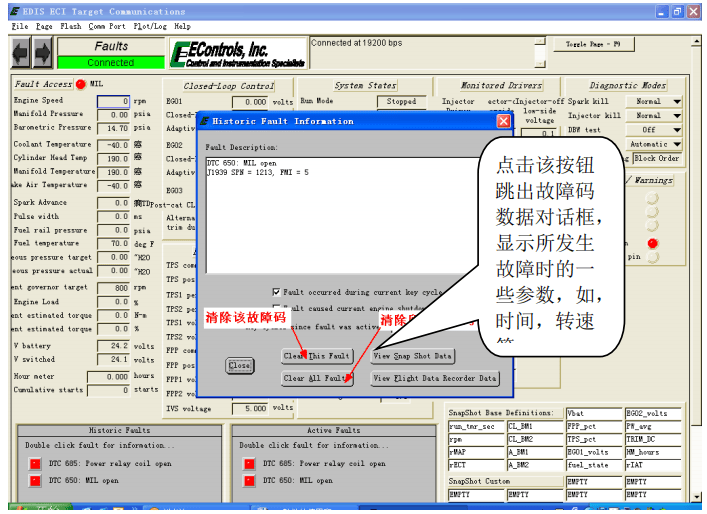

从故障码区可以看到当前和历史故障，双击历史/故障的红点后出现如下图所示的故障码信息界面。

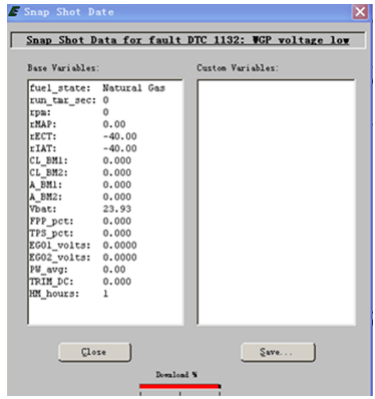

在故障码信息界面当点击 View Fault Snapshot 按钮后出现故障快照数据界面，显示内容为当故障触发时的数据采样，如下图 所示。
三、监测及保存发动机数据

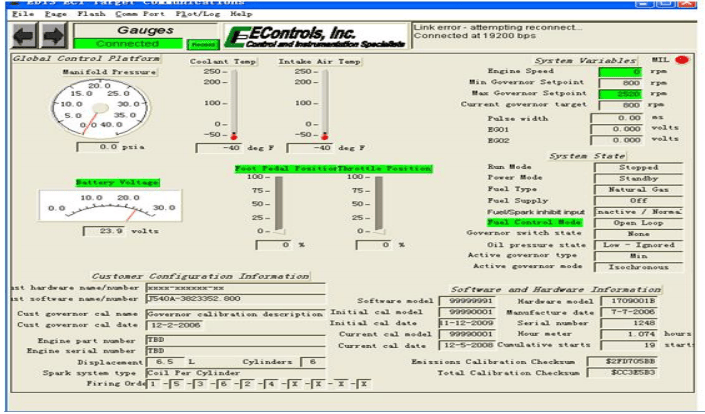

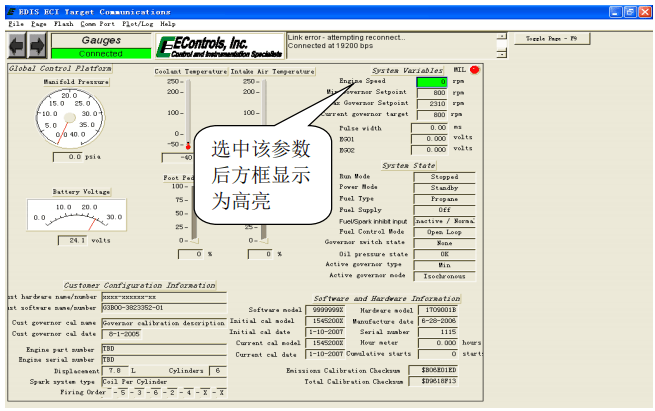

用鼠标右键点击所需要采集的参数，这个参数的方框随即会显示为高亮，如下图所示
也可以通过导入已选好参数的模板来进行参数选择。操作如下图。
导入完成后，模板已选好的参数将高亮显示，如下图 所示。

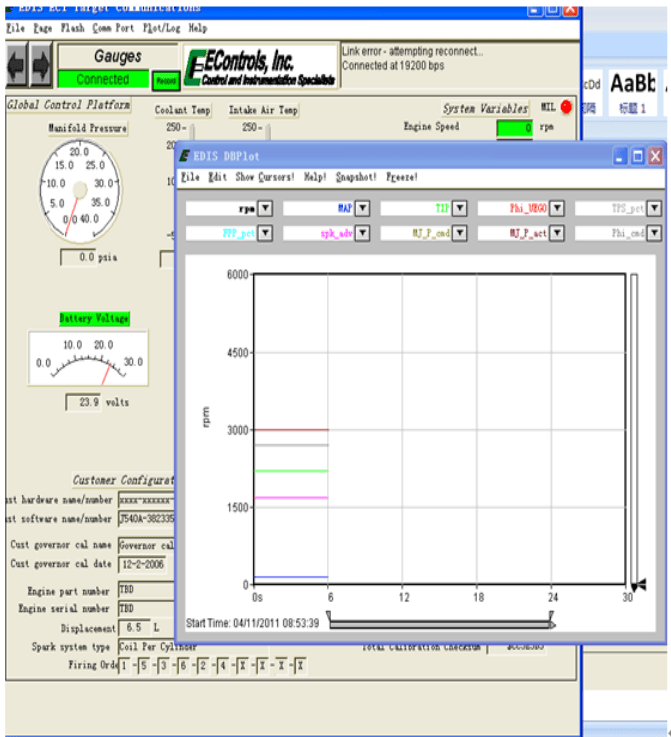

通过右键逐个选择或者导入模板的方法进行参数选择后，按下键盘 P 键或 Ctrl+P，出现采集数据界面，如下图所示。

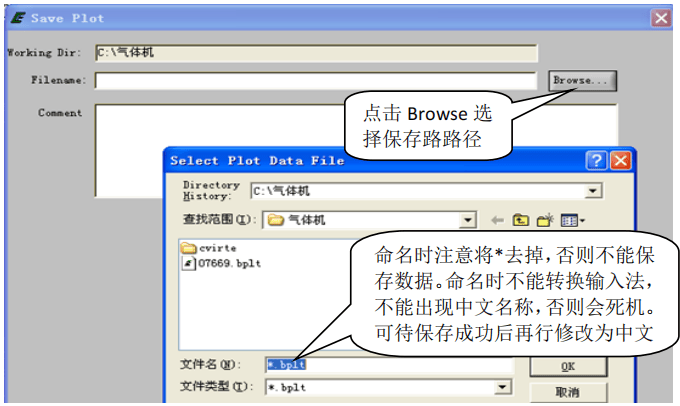

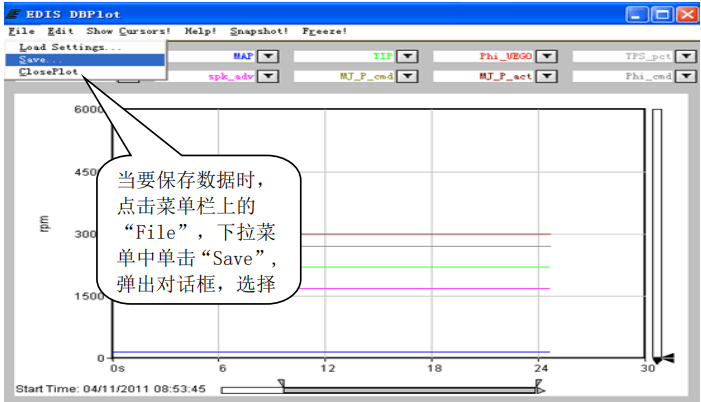

测试完毕后，对采集数据的保存方法如下图 所示。
四、采集数据分析

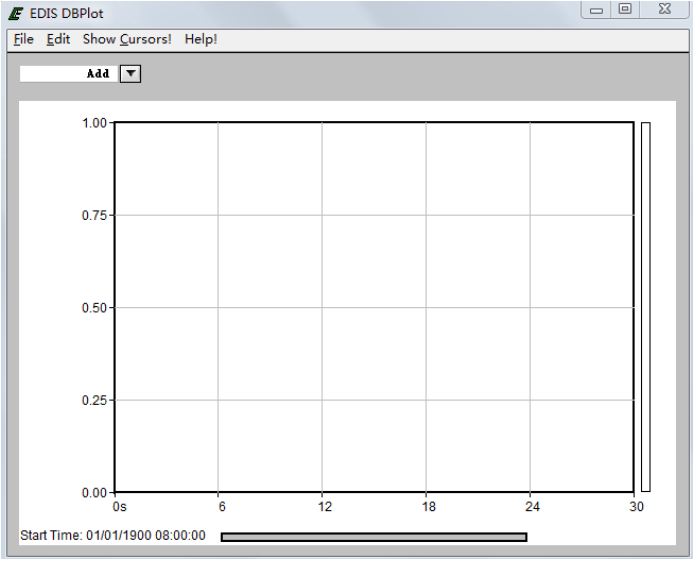

在软件文件夹中双击数据分析软件图标
，出现如下图所示界面。

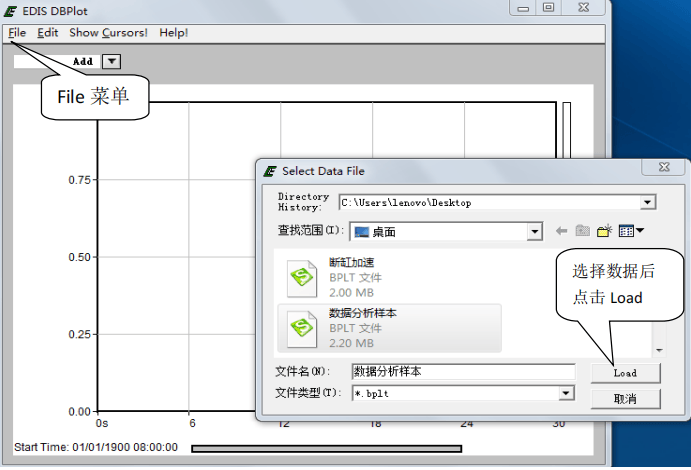

点击菜单栏上的“File”，下拉菜单中单击“Load File”后导入需要分析的数据，如下图所示。

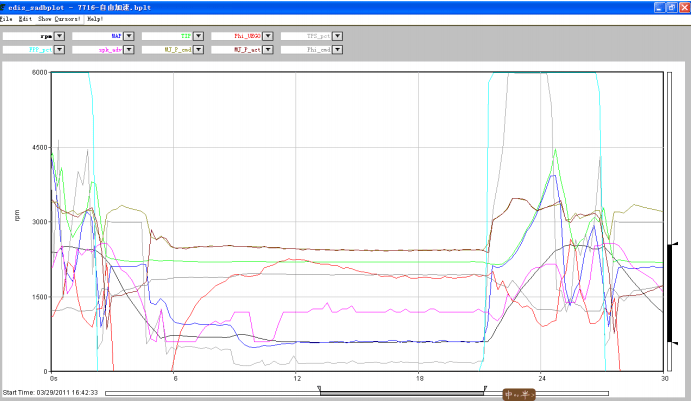

导入分析数据后界面变为下图所示。

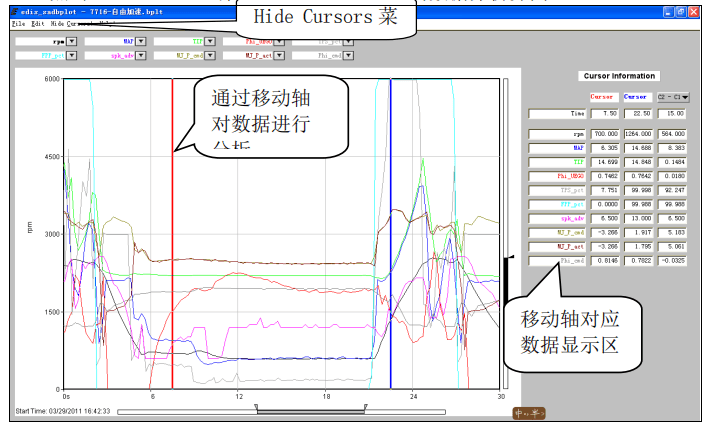

点击 Hide Cursors 菜单后变成图所示的数据分析界面。
数据分析界面的图形分析方法如下：
（1）可以用鼠标对红色或蓝色光标轴进行选择；
（2）按键盘方向键，可以对光标轴快速移动；
（3）按 Shift+方向键，可以对光标轴可缓慢移动；
（3）按 Ctrl+方向键可以数据图形移动；
（4）按 Shift+Ctrl+方向键可以将采集的数据进行拉伸；

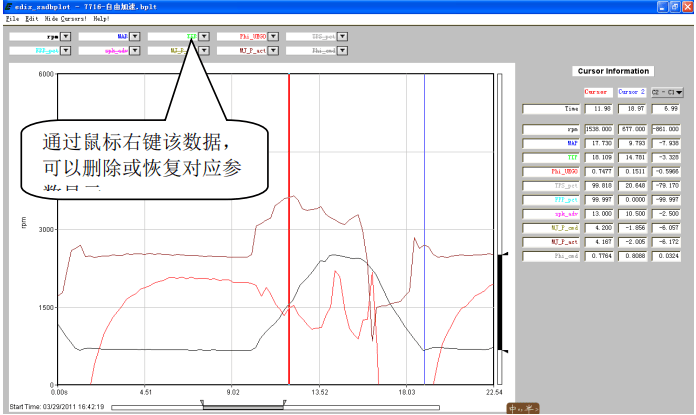

（5）鼠标右键对应的参数显示框可将该参数对应的曲线删除或恢复，如图所示。

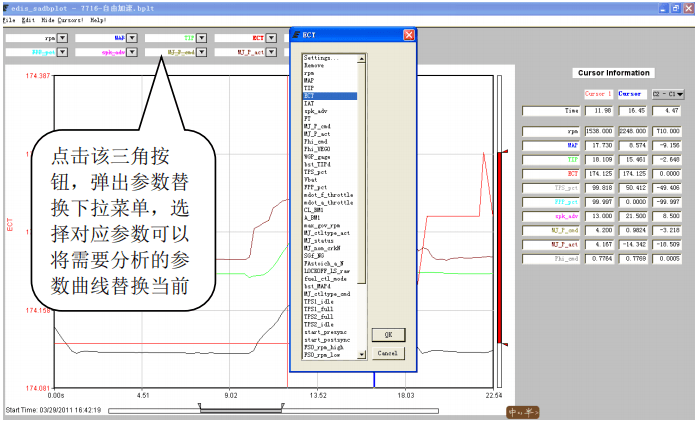

若需要分析的参数曲线未显示在图形区，可通过图所示方法替换。

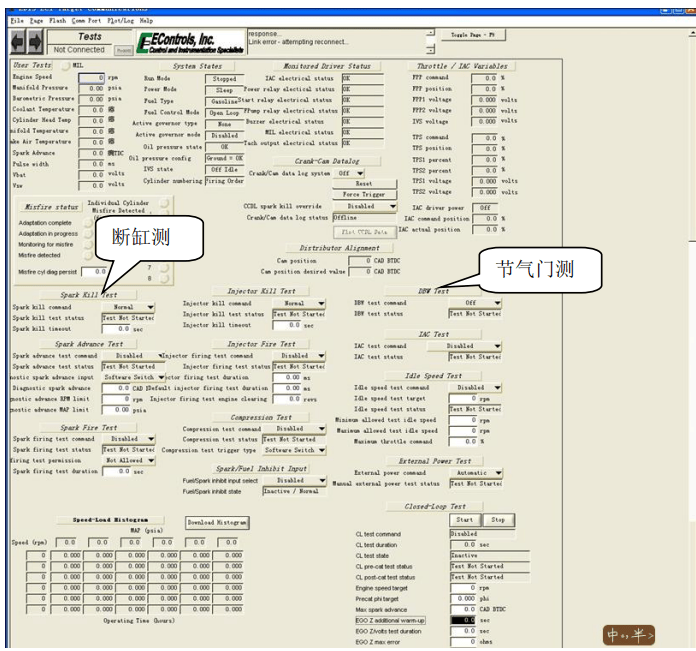

四、Tests 测试界面介绍

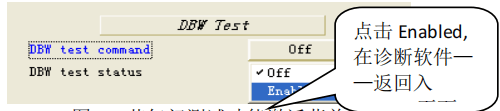

1、节气门测试

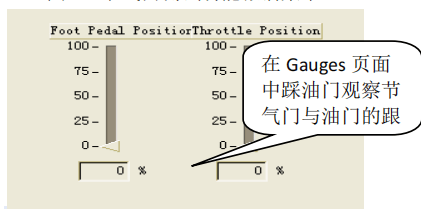

在发动机不运转时进行测试，测试方法见图

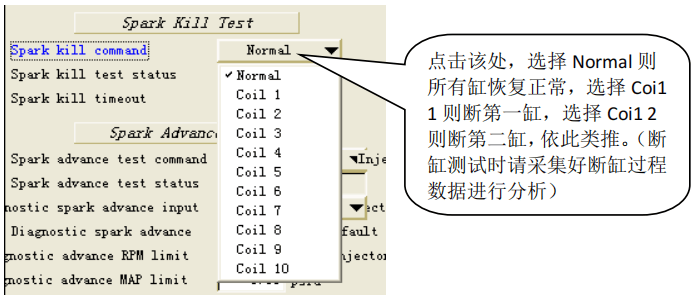

2、 断缸测试
测试方法见图
五、刷写标定程序（*.mot 格式的标定文件）
注意要在发动机不运转时刷写，刷写过程步骤如下：

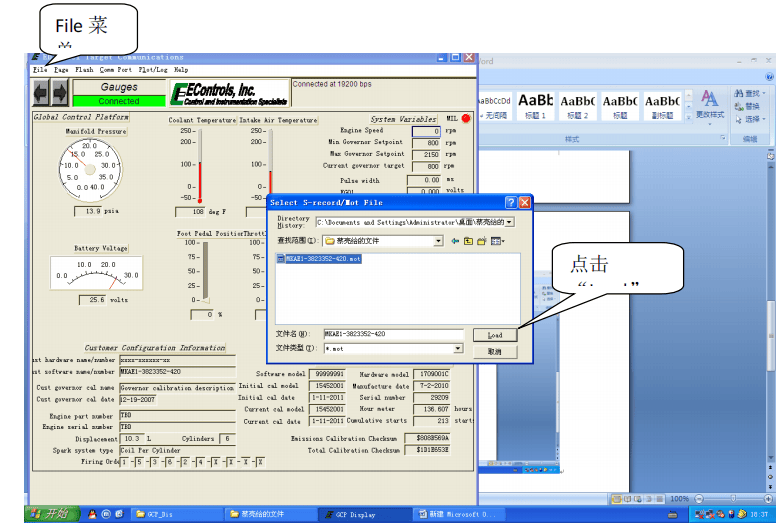

1、点击 file 菜单，选择 Reprogram target ，出现下图，再选择*.mot 格式的标定文件，之后点击“Load”。
如果刷写过程中出现输入密码对话框，请输入此密码：OVERRIDE。

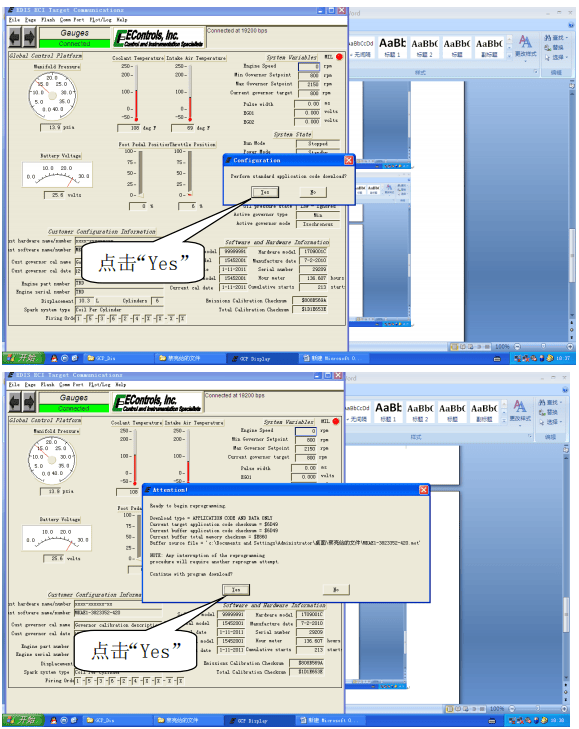

2、之后出现的对话框均点击“Yes”。

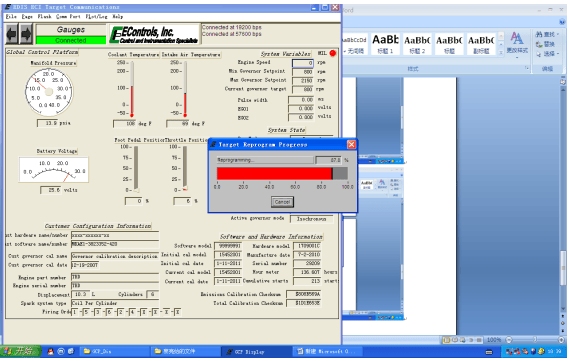

3、之后出现刷写进度条
]

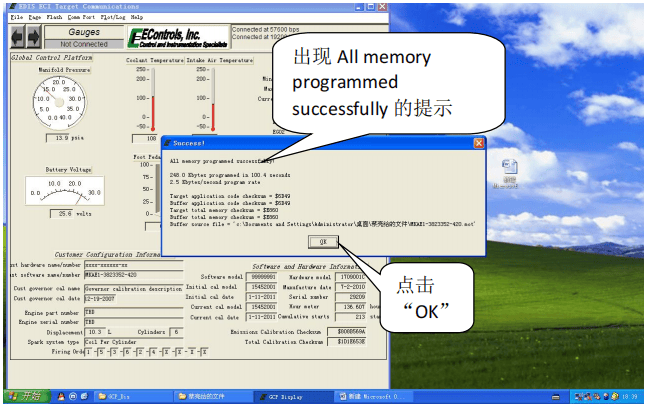

4、进度条结束后出现下图的对话框，点击“OK”，然后关钥匙 20 秒后再重新上电即完成刷写过程。

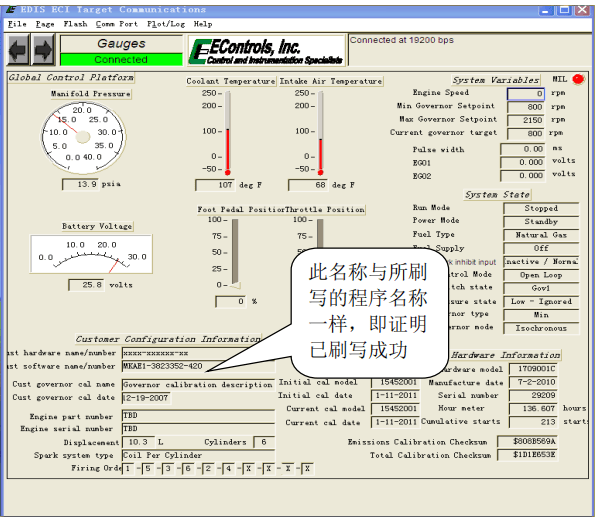

5、检验是否刷写成功方法
