（一）故障排查概述
针对玉柴国六 ECI 系统气体机（ECU 控制器参考图 1）凡是报宽域氧传感器信号不合理相关故障（详见表 1）的，要求按下图 2 流程处理：

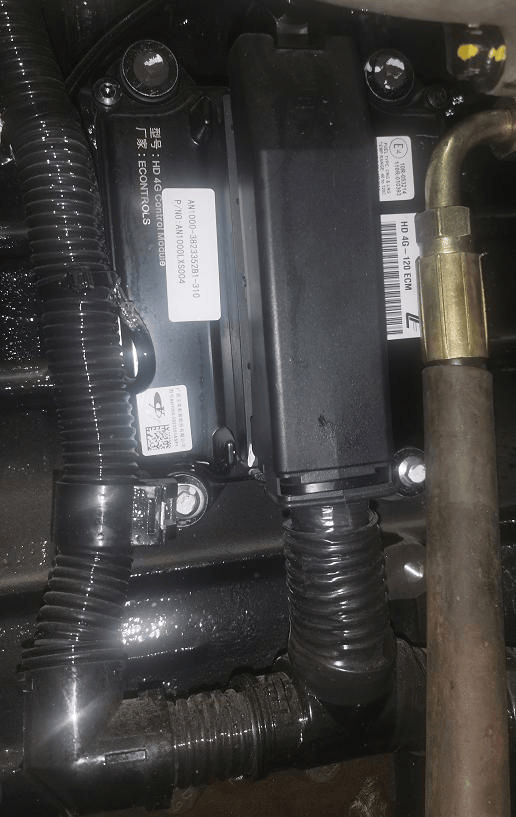

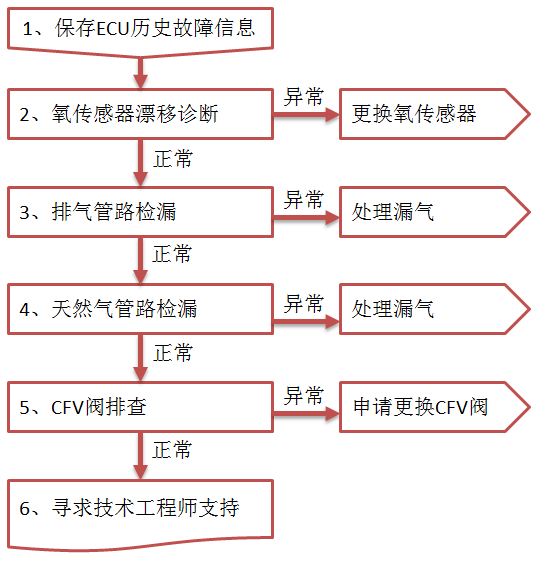

图 1：玉柴国六气体机 ECU 图 2：故障处理流程图
表 1：宽域氧传感器信号不合理相关故障
序号 | 故障码 | 故障类别 | 故障描述 |
|---|---|---|---|
1 | P2196 | 排气宽域氧传感器 | TWC 入口排气氧传感器信号不合理 2 Failed to reach FSO throttle open UEGO limit |
2 | P303F | 排气宽域氧传感器 | TWC 入口宽域氧传感器信号不合理 1 Pre-catalyst O2 sensor out of range |
3 | P3029 | 排气宽域氧传感器 | TWC 入口氧传感器信号漂移超限 UEGO1 drift is out-of-tolerance |
4 | P3030 | 排气宽域氧传感器 | TWC 入口氧传感器信号漂移超限 2 UEGO1 drift is out-of-tolerance - level 2 |
（二）主要排查步骤说明
步骤 1、保存 ECU 历史故障信息
1.1、“Faults”页面双击历史故障码，按图示点击顺序保存 FSS 故障冻结帧/FDR 前 8 秒后 2 秒信息。

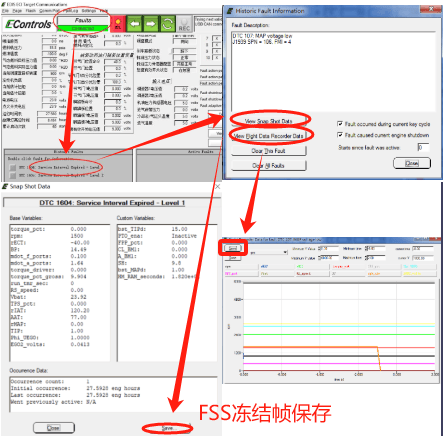

图 3：历史故障冻结帧保存
1.2、如果有 P3029 或 P3030 历史故障，还要截图保存记录“HDService”页面的“宽域氧传感器偏差累计”值(采集变量名 UEGO1_drift_accum)，然后点击下方“_复位”按键清零。

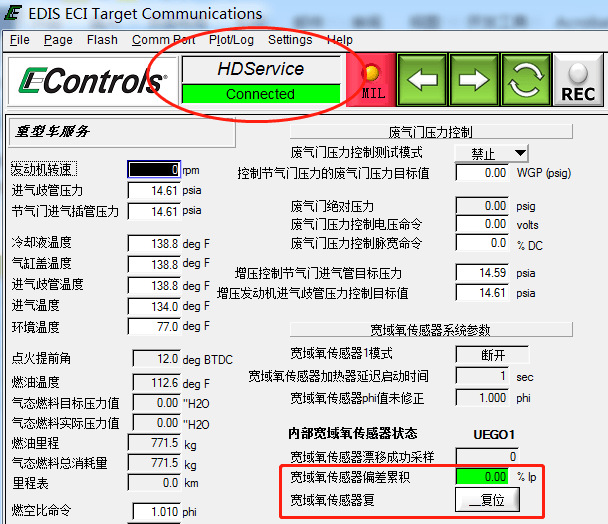

图 4：宽域氧传感器偏差累计值及复位
步骤 2、氧传感器漂移诊断
2.1、拆出宽域氧传感器探头(前氧)放置于常规干燥洁净空气当中。（注意：由于测试过程氧传感器探头会加热高温，应避免探头高温可能烫伤人或其他不

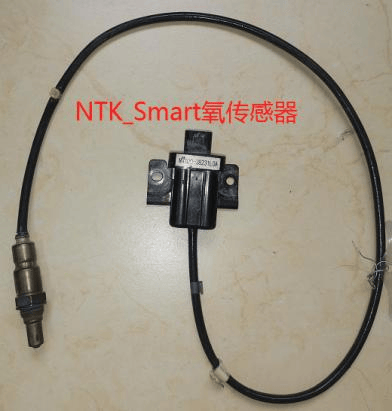

图 5：NTK_Smart 宽域氧传感器（前氧）

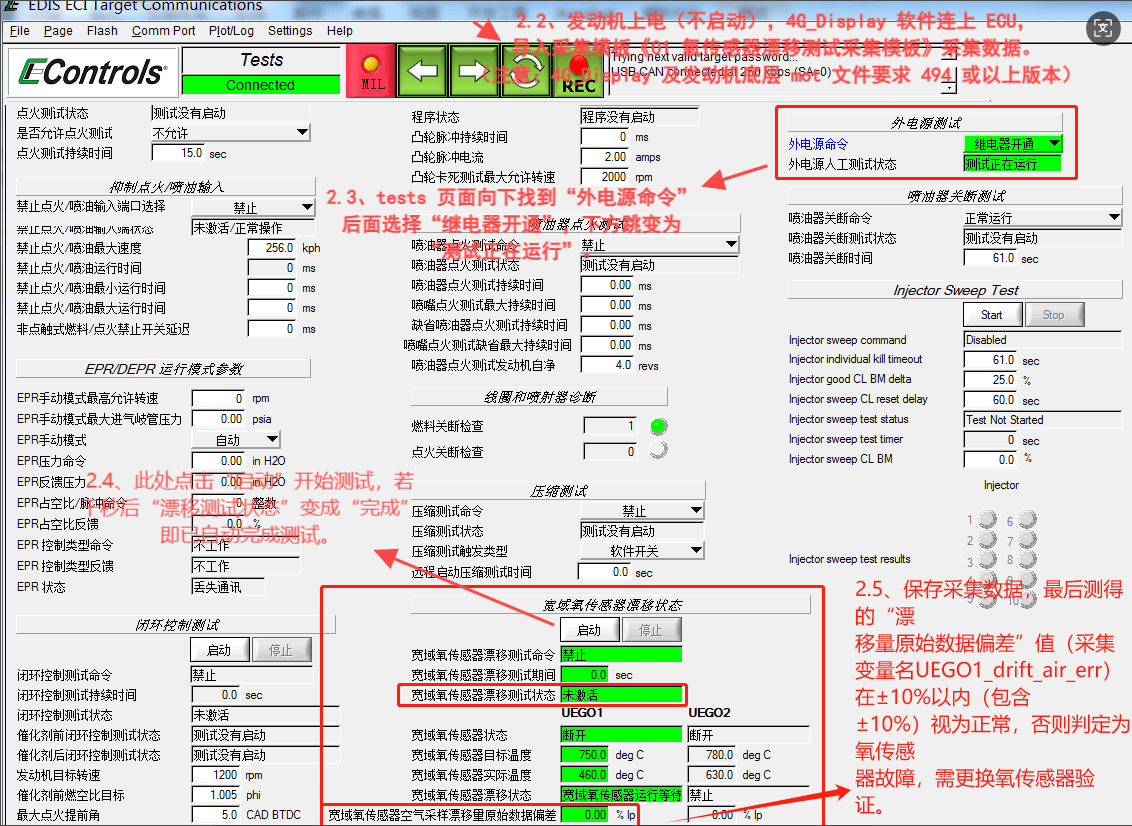

图 6：4G_display 的 tests 页面
步骤 3、排气管路检漏

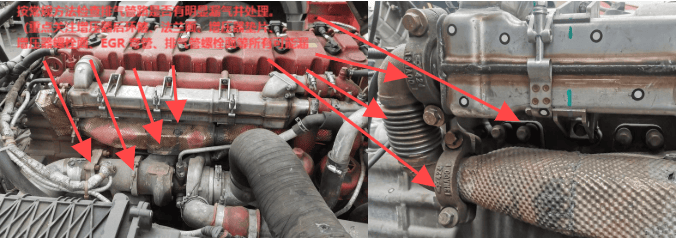

图 7：排气管路检漏
步骤 4、天然气管路检漏

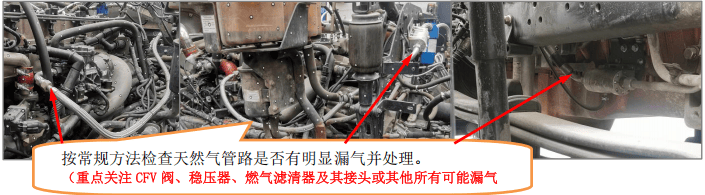

图8：天然气管路检漏
步骤 5、CFV 阀排查

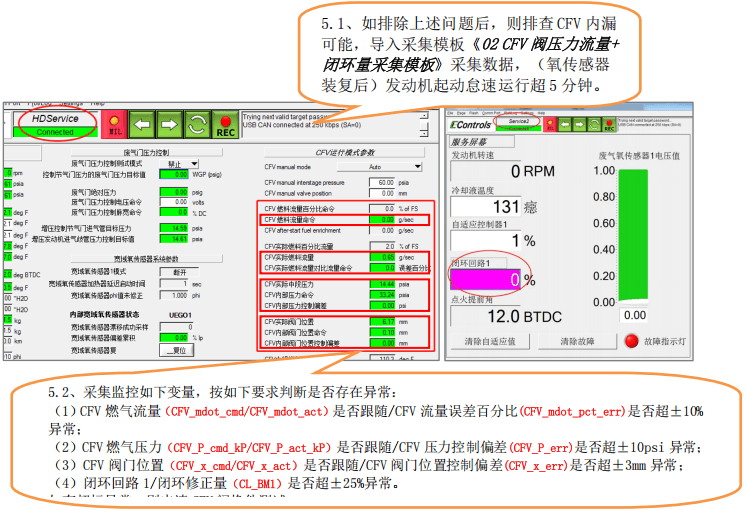

图 9：CFV 阀排查监控页面

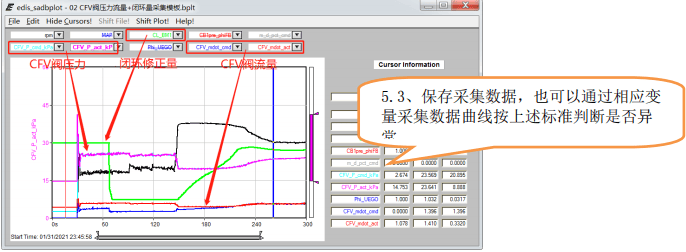

图 10：CFV 阀排查采集数据曲线
步骤 6、寻求护卡小象技术支持
如上述 CFV 阀排查均正常后仍然报前述氧传感器信号不合理相关故障，则提供上述所有排查过程记录及采集数据，并寻求护卡小象技术支持。
