工具准备：
1、发动机盘车工具（零件号 4919092）
2、凸轮轴正时销（零件号 5572844）
3、塞尺
4、M5内六角、M12梅花扳手
注意事项：
1、 举升驾驶室到安全位置，并进行锁止；
2、 断开整车电源，严禁带电作业，否则会导致人身及工具、零部件伤害；
3、 气门间隙的调整和检查须在发动机冷却状态（冷却液温度稳定在 60°C [140°F] 或以下
时）下进行；
4、 不要拉或用工具撬风扇以手动旋转发动机，否则可能会损坏风扇叶片；风扇叶片损坏可
能会造成风扇过早发生故障，从而造成严重的人身伤害或财产损失；
5、 必须使用凸轮轴齿轮（后面或前面）上的标识来设置进气和排气气门间隙，否则可能会
导致发动机损坏；
6、 作业前和作业过程中请保持工具、零件的清洁和防护，防止发动机部件和机油污染；
7、 每个气缸有 2 个摇臂： 排气门摇臂（集成有发动机制动器），排气摇臂始终是最短的摇
臂。
气门间隙调整：
1、 断开所有点火线圈插接件，拆下点火线圈总成，做好标记，放置安全位置，防止挤压和
摔打，使用干净无纺布或塑料袋装好；

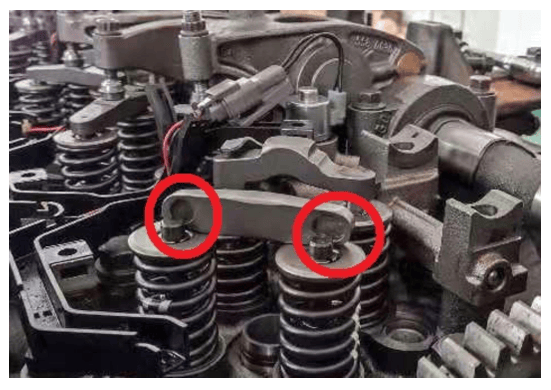

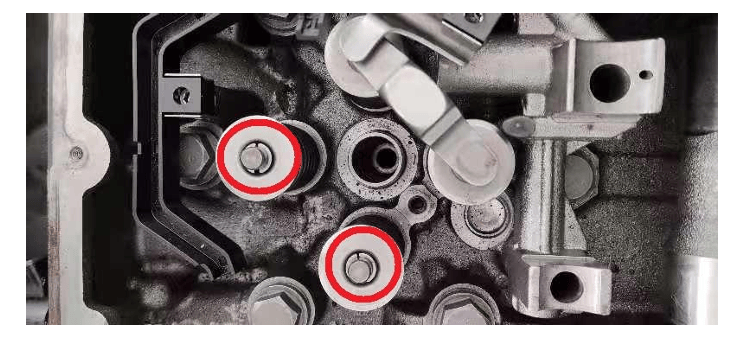

2、 在安装跨接压板或调整顶置机构之前，目视检查各个气门的锁片，两个锁片必须正确就
位在各个气门杆上(如下图所示)。

3、 目视检查跨接压板，确保其安装正确，跨接压板的凹穴必须落座在气门杆上。

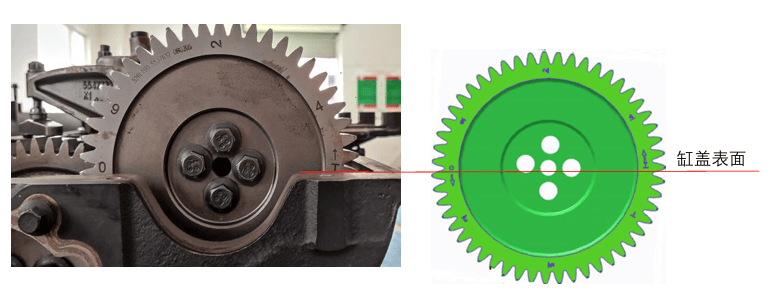

4、 顺时针盘动发动机，直至凸轮轴前端正时孔与凸轮轴轴承盖上孔对齐，此时为曲轴转角
0°位置；

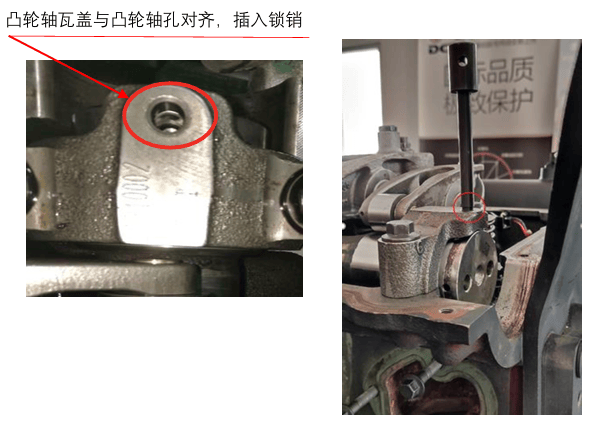

5、 将凸轮轴正时销（零件号 5572844）插入凸轮轴前面的小孔中，以锁止凸轮轴，当锁销
正确落座时，凸轮轴将会锁定到位；

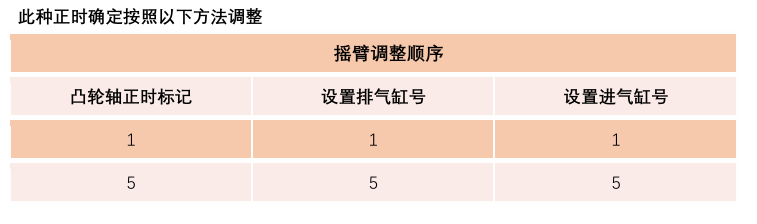

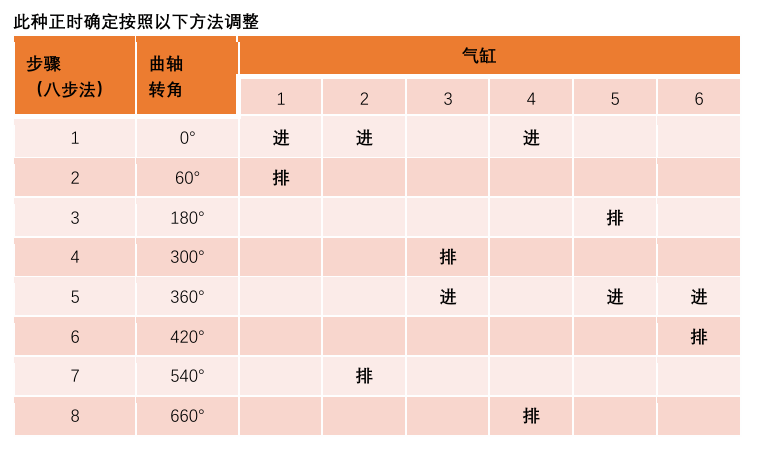

6、 在正时标记位于相对应数字的位置时，可以设置该气缸的进气门和排气门间隙，如：在
1位置时，可以设置 1号气缸的进气门和排气门间隙，以此类推；检查需调整气缸上的

气门摇臂，确定进气门和排气门是否都关闭；

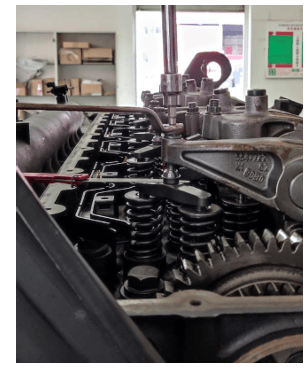

7、 松开摇臂调节螺钉上的锁紧螺母，拧松调节螺钉，如果要调整排气摇臂，将塞尺插入象
脚底部与跨接压板顶部之间，如果要调整进气摇臂，将塞尺插入象脚底部与跨接压板顶
部之间；

8、间隙调整： 进气0.44±0.08 排气0.77±0.08
a.使用M5的内六角扳手顺时针转动气门间隙调节螺栓至可以用塞尺感觉到接触，
b .顺时针转动调节螺栓半圈；
c.将调节螺栓松开半圈；
d. 重复步骤 2 和 3 四次；，

e. 拧紧调节螺栓直至用塞尺感到接触,（注：不要在气门间隙调节螺栓上施加扭矩）；

8、拧紧气门间隙调节螺栓的螺母，拧紧力矩: 28 n•m，，取出塞尺。
9、按要求安装气门室罩盖（安装力矩：10n•m）、点火线圈总成（安装力矩：10 n•m），
接通整车电源；
10、运转发动机，并检查有无泄漏。
